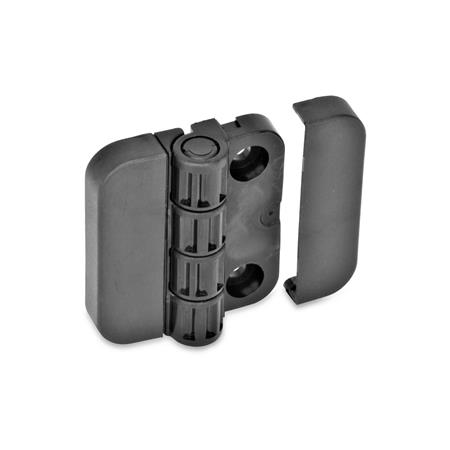

Scharniere GN 122.1 mit Raststellungen halten die Türe ohne zusätzliche Mechanik in den drei angegebenen Positionen.
Die Abdeckungen verhindern nicht nur Schmutzablagerungen im Bereich der Schrauben, sondern geben den Scharnieren auch ein ansprechendes Aussehen.
Technische Daten
| Breite l1 | 45 |
|---|
| Länge l2 | 50 |
|---|
| Form | CH - 2x2 Bohrungen für Zylinderschrauben |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| l3 | 21,5 |
|---|
| d1 | 4,5 |
|---|
| d2 | 8 |
|---|
| h1 | 14 |
|---|
| h2 | 8 |
|---|
| h3 | 7 |
|---|
| m1 | 25 |
|---|
| m2 | 32 |
|---|
| t1 | 4,5 |
|---|
| t2 | 4,5 |
|---|
| max. Haltemoment MH in Nm | 1,1 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 122.1 |
|---|
| Bestellbezeichnung | GN 122.1-45-50-CH |
|---|
| EAN | 4045525512658 |
|---|
| Ganter-Bezeichnung | Scharniere mit 4 Raststellungen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
