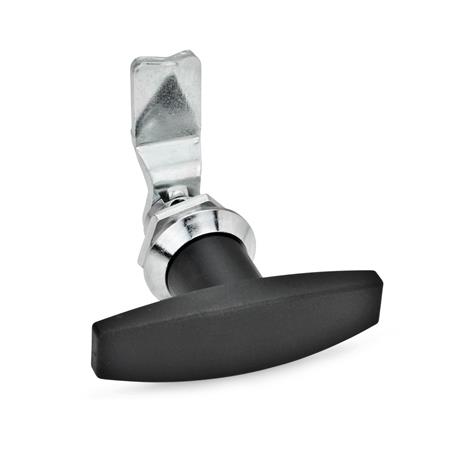

Verriegelungen GN 115 verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Rahmen bewegt. Die Anlaufschrägen am Riegel erleichtern diesen Vorgang.
Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A von 4 bis 50 mm abdecken.
Verriegelungen GN 115 werden mit lose beigelegtem Riegel geliefert.
Technische Daten
| Riegelabstand A | 4 |
|---|
| Form | ST - mit T-Griff |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Form SK, ST | 32 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,130 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 115 |
|---|
| Bestellbezeichnung | GN 115-ST-4 |
|---|
| EAN | 4045525470279 |
|---|
| Ganter-Bezeichnung | Verriegelungen, mit Bedienelementen, Gehäusebund verchromt |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83016000 |
|---|
| eCl@ss 5.1.4 | 23200104 |
|---|
