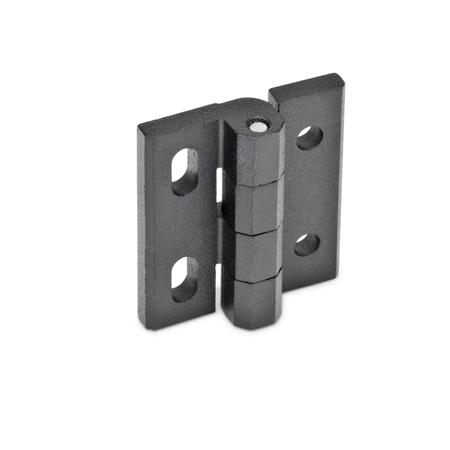

Scharniere GN 235 sind je nach Form, entlang der Langlöcher in der Höhe bzw. der Breite justierbar und werden mit Sechskant-, Linsen- oder Zylinderschrauben mit niedrigem Kopf befestigt.
Dank des ausreichend groß dimensionierten Bauraum für Schraubenköpfe und Unterlegscheiben lassen sich die Scharniere ohne Kollision um 180° öffnen.
Das Befestigungsbohrbild der Scharniere stimmt mit dem der Scharnier-Familie GN 237 überein, sodass die Scharniere austauschbar sind.
Technische Daten
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Höhe l1 (Form D, DH, H) | 60 |
|---|
| Breite l2 | 65 |
|---|
| Form | DH - mit Durchgangsbohrungen, in der Höhe justierbar |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| b | 8,3 |
|---|
| d1 | 8,3 |
|---|
| d2 | 8 |
|---|
| h1 | 21,4 |
|---|
| h2 | 8 |
|---|
| h3 | 14,9 |
|---|
| h4 | 29,8 |
|---|
| l3 D, DH, H | 26 |
|---|
| l4 D, DH, H, DB, HB | 26 |
|---|
| m1 | 36 |
|---|
| m2 | 36 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,237 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 235 |
|---|
| Bestellbezeichnung | GN 235-ZD-60-65-DH-SW |
|---|
| EAN | 4045525594524 |
|---|
| Ganter-Bezeichnung | Scharniere, Zink-Druckguss, justierbar |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
