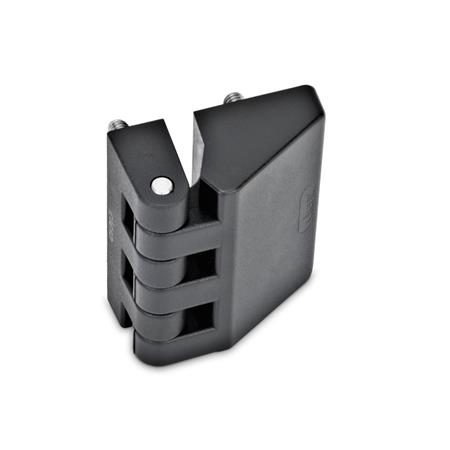

Die Scharniere GN 154 bestehen aus zwei unterschiedlich langen Flügelelementen. Sie werden bevorzugt dann eingesetzt, wenn dickwandige Türen oder Türprofile an dünnwandige Gehäuse angeschraubt werden müssen.
Technische Daten
| Breite l1 | 56 |
|---|
| Breite l2 | 66 |
|---|
| Form | D - 2x2 Gewindestifte |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Breite x1 | 56 |
|---|
| Breite x2 | 66 |
|---|
| d1 | M 6 |
|---|
| d2 | 6,5 |
|---|
| d3 | 6 |
|---|
| h1 | 27,5 |
|---|
| h2 | 21 |
|---|
| h3 | 42 |
|---|
| l3 | 48,5 |
|---|
| l4 | 15 |
|---|
| l5 | 33 |
|---|
| l6 ≈ | 16,7 |
|---|
| l7 | 16 |
|---|
| l8 | 10 |
|---|
| m1 | 31,8 |
|---|
| m2 | 33 |
|---|
| t1 | 9 |
|---|
| t2 | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,095 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 154 |
|---|
| Bestellbezeichnung | GN 154-56-66-D |
|---|
| EAN | 4045525059290 |
|---|
| Ganter-Bezeichnung | Scharniere, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
