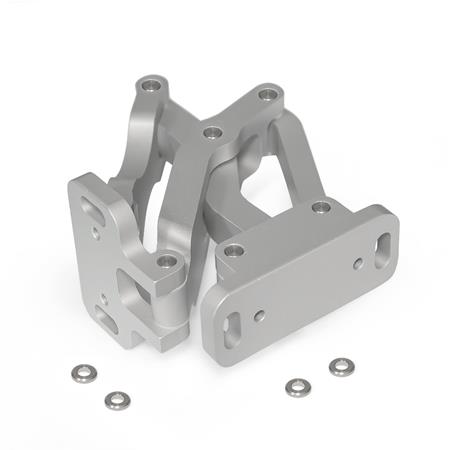

Das Mehrgelenkscharnier GN 7241 wird an Türen, Klappen und Luken innenliegend, platzsparend und vandalismussicher verbaut. Das Scharnier besitzt einen max. Öffnungswinkel von 90°, wodurch diese speziell bei Anwendungen mit großen Türblattstärken optimal geeignet sind.
Die Gehäuseaußenseiten bleiben durch Verwendung dieser Scharnierart frei von Anbauteilen, welche nicht zum Design passen oder zwecks einfacher und schneller Reinigbarkeit gänzlich vermieden werden sollen.
Mehrgelenkscharniere werden in der Regel paarweise eingesetzt. Bei höheren Belastungen, z. B. durch große Türen, können diese durch weitere Scharniere ergänzt werden. Zur Montage werden vier verstärkte Unterlegscheiben mitgeliefert, die mit Befestigungsschrauben der Gewindegröße M6 einsetzbar sind.
Technische Daten
| Werkstoff | AL - Aluminium |
|---|
| l1 | 75 |
|---|
| Oberfläche / Farbe | EL - eloxiert, naturfarben |
|---|
| d1 | 6,5 |
|---|
| d2 | 4 |
|---|
| h1 | 60 |
|---|
| h2 | 30 |
|---|
| l2 | 44,5 |
|---|
| l3 | 30 |
|---|
| l4 | 51 |
|---|
| l5 | 117,5 |
|---|
| l6 | 96,7 |
|---|
| l7 | 13,5 |
|---|
| l8 | 108 |
|---|
| l9 | 101,7 |
|---|
| m1 | 61 |
|---|
| m2 | 8 |
|---|
| m3 | 40 |
|---|
| m4 | 46 |
|---|
| m5 | 28 |
|---|
| r | 75 |
|---|
| s | 7 |
|---|
| x | 52 |
|---|
| y | 29 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,330 kg |
|---|

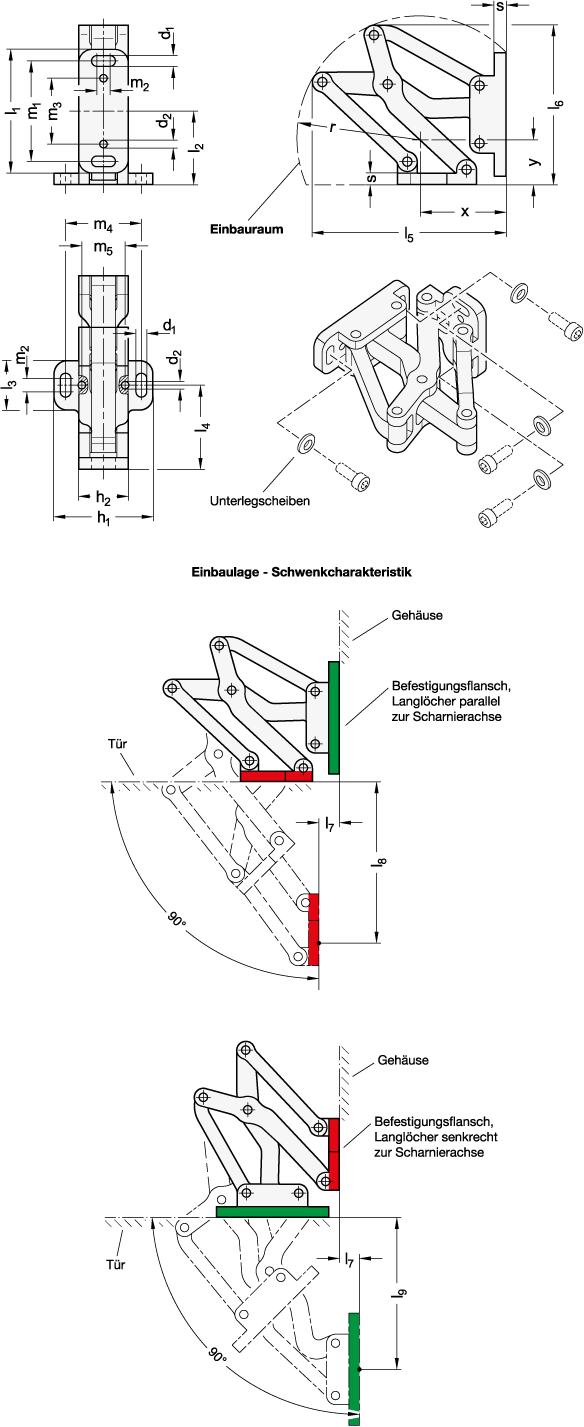

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 7241 |
|---|
| Bestellbezeichnung | GN 7241-AL-75-EL |
|---|
| EAN | 4045525710511 |
|---|
| Ganter-Bezeichnung | Mehrgelenkscharniere, Aluminium, innenliegend, Öffnungswinkel 90° |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83021000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
