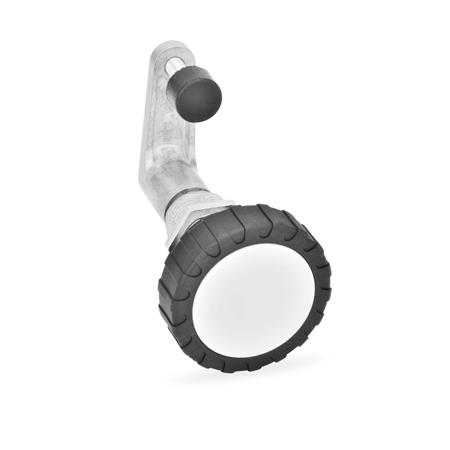

Die Drehspannriegel GN 516.1 verfügen über eine Schließmechanik, welche die Drehbewegung des Bedienelementes bzw. Steckschlüssels in eine 90°-Drehung und anschließend in einen linearen Hub des Riegels von 6 mm umsetzt.
Diese Mechanik dient dazu, in Verbindung mit einer elastischen Gummikappe, in der Endstellung (Haltestellung) eine rüttelsichere Verriegelung zu erzielen.
Mittels der Stellschraube M6 des Riegels lässt sich innerhalb der einzelnen Riegelabstände A1 ... A4 eine Verstellung von 10 mm erzielen. Damit wird ein Klemmbereich von 1 bis 41 mm lückenlos abgedeckt.
Technische Daten
| Form | RG - mit Rändelgriff GN 7336 |
|---|
| Klemmbereich A KB | A 3 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| Riegelabstand A1 .... A4 in Haltestellung (Spannstellung) | A 1 (l = 40,5) |
|---|
| x1 | A 2 (l = 40,5) |
|---|
| x2 | A 3 (l = 56) |
|---|
| x3 | A 4 (l = 56) |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,120 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 516.1 |
|---|
| Bestellbezeichnung | GN 516.1-RG-A3 |
|---|
| EAN | 4045525790360 |
|---|
| Ganter-Bezeichnung | Drehspannriegel, mit stufenlos einstellbarem Riegelabstand |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 83089000 |
|---|
| eCl@ss 5.1.4 | 23230000 |
|---|
