Technische Daten
| Breite l1 | 70 |
|---|
| Länge l2 | 50 |
|---|
| Bohrungsdurchmesser d1 | 8,5 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| d2 | 6 |
|---|
| h1 | 19,5 |
|---|
| h2 | 10 |
|---|
| h3 | 21 |
|---|
| l3 | 24 |
|---|
| m1 | 45,5 |
|---|
| m2 | 30 |
|---|
| t | 4,5 |
|---|
| für Schraube DIN 7984 | M 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,043 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 157 |
|---|
| Bestellbezeichnung | GN 157-70-50-8,5 |
|---|
| EAN | 4045525060074 |
|---|

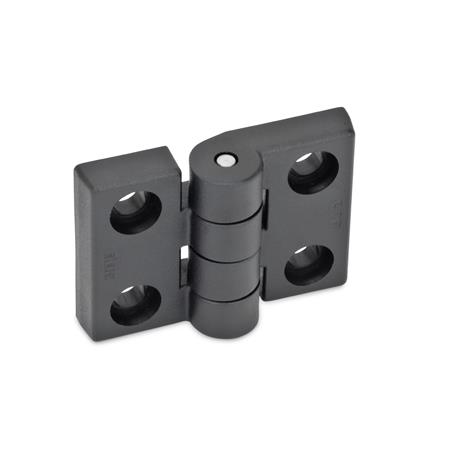

| Ganter-Bezeichnung | Scharniere, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
