Kantenschutz-Dichtprofile GN 2190 werden zur Abdichtung von Türen, Klappen und Luken eingesetzt. Dazu werden die Profile von Hand auf die Stirnflächen von Blechen oder Platten aufgedrückt. Die eingebettete Klemmeinlage schützt vor selbstständigem Lösen. Kleber oder andere Befestigungsmittel werden nicht benötigt.
Durch die Verwendung der FDA-konformen Werkstoffe sind die Profile in Anwendungen mit entsprechenden Anforderungen einsetzbar. Neben der Zulassung nach FDA 21 CFR 177.2600 erfüllt die Variante aus Silikon die Richtlinien der 3-A Sanitary Standard Inc. und DIN ISO 10993.
Die Profile aus NBR eignen sich insbesondere für Einsatzbereiche, bei denen es zum Kontakt mit Ölen, Fetten oder Ähnlichem kommen kann.
Verbaut sollte das Profil durch die abzudichtenden Bauteile eine Verformung erfahren, welche dem Maß w2 entspricht. So kann eine optimale Dichtwirkung sichergestellt werden. Um eine dauerhafte Dichtheit der Profile zu gewährleisten und um die Montage zu erleichtern wird empfohlen, die angegebenen Richtwerte für die Verlegeradien (r1...r4) einzuhalten.
Das Dichtprofil aus NBR enthält produktionsbedingt einseitige Entlüftungsbohrungen (im Abstand von ca. 2 m) was bei der Konstruktion bzw. Montage ggf. zu berücksichtigen ist.
Technische Daten
| Werkstoff | NBR - Acrylnitril-Butadien-Kautschuk |
|---|
| h1 (Form A) | 20,5 |
|---|
| Länge l (in Meter) | 20 |
|---|
| Form | A - Dichtprofil oben |
|---|
| a Klemmbereich | 1 - 3,5 |
|---|
| b | 11 |
|---|
| h2 | 10,5 |
|---|
| r1 NBR | 90 |
|---|
| r2 NBR | 50 |
|---|
| r3 NBR | 30 |
|---|
| w1 | 10 |
|---|
| w2 bei 50% der zulässigen Verformung | 7 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 3,200 kg |
|---|

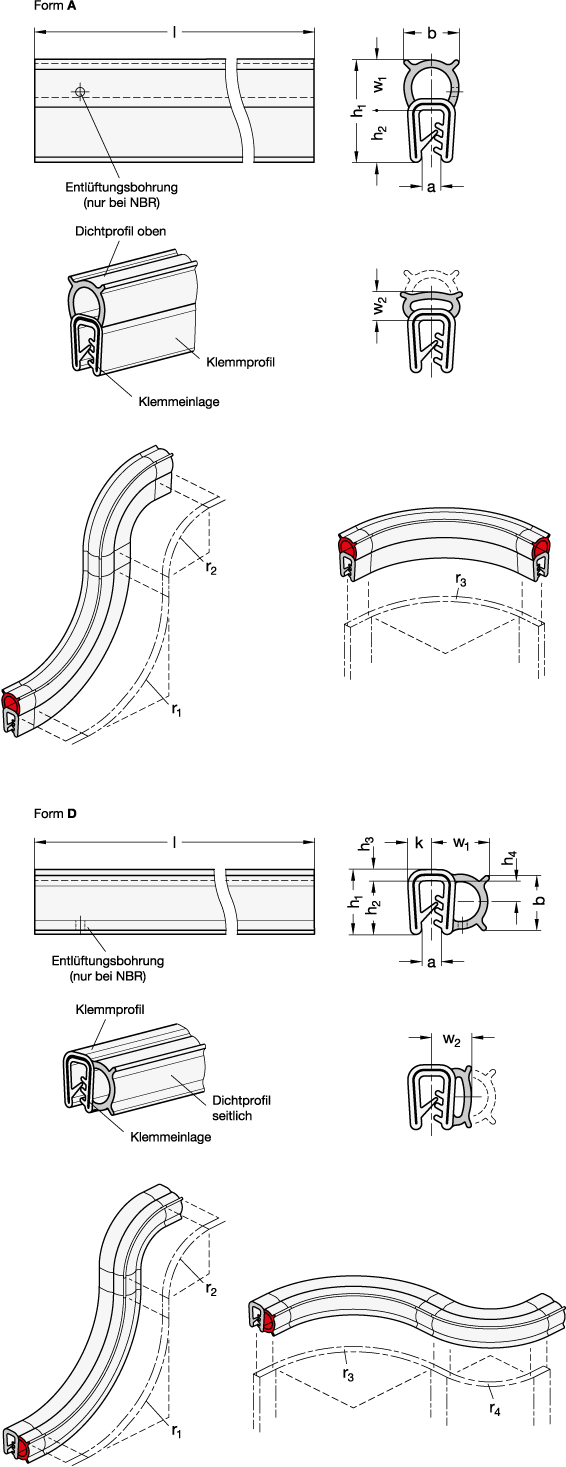

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2190 |
|---|
| Bestellbezeichnung | GN 2190-NBR-20,5-A-20 |
|---|
| EAN | 4045525730328 |
|---|
| Ganter-Bezeichnung | Kantenschutz-Dichtprofile, FDA-konform |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 40082900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
