Scharniere mit Federrückstellung GN 233.3, Kunststoff
Scharniere mit Federrückstellung GN 233.3, Kunststoff – Ganter GN 233.3-55-67-L-2-SW

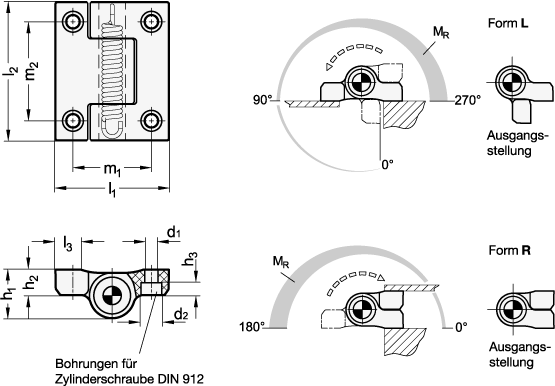

Maßzeichnung Ganter GN 233.3-55-67-L-2-SW
Mobile Preview: Scharniere mit Federrückstellung GN 233.3, Kunststoff – Ganter GN 233.3-55-67-L-2-SW
Mobile Preview: Maßzeichnung Ganter GN 233.3-55-67-L-2-SW

Scharniere mit Federrückstellung GN 233.3, Kunststoff

Art.Nr.:
233.3-55-67-L-2-SW
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Scharniere GN 233.3 mit Federrückstellung ermöglichen über die Torsionsfeder das automatische Öffnen und Schließen von Türen.

    Dabei variiert das Drehmoment der Rückstellung mit dem Öffnungswinkel des Scharniers. Dauertests haben ergeben, dass sich das Drehmoment der Rückstellung auch nach 100.000 Öffnungs- / Schließzyklen nicht verändert hat.

    Technische Daten

    Breite l155
    Länge l267
    FarbeSW - schwarz, matt
    FormL - Federrückstellung, schließend
    Kennziffer2 - starke Federkraft
    WerkstoffPA-HP - Polyamid PA-HP
    d16,5
    d210
    h124
    h212,5
    Länge6,3
    l312,5
    m138
    m248
    max Rückstelldrehmoment MR in Nm Kennziffer 10,35
    Kennziffer 20,7
    RoHSJa
    Gewicht0,067 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 233.3
    BestellbezeichnungGN 233.3-55-67-L-2-SW
    EAN4045525433823
    Ganter-BezeichnungScharniere mit Federrückstellung, Kunststoff
    BestelleinheitStück
    Zolltarifnummer39263000
    eCl@ss 5.1.423250304
