Scharniere GN 122.2 sind freischwingend bei gleichem Design wie die Scharniere GN 122.1.
Die Abdeckungen verhindern nicht nur Schmutzablagerungen im Bereich der Schrauben, sondern geben den Scharnieren auch ein ansprechendes Aussehen.
Technische Daten
| Breite l1 | 45 |
|---|
| Länge l2 | 50 |
|---|
| Form | SH - 2x2 Bohrungen für Senkschrauben |
|---|
| Werkstoff | KT - Kunststoff |
|---|
| l3 | 21,5 |
|---|
| d1 | 4,5 |
|---|
| d2 | 8 |
|---|
| h1 | 14 |
|---|
| h2 | 8 |
|---|
| h3 | 7 |
|---|
| m1 | 25 |
|---|
| m2 | 32 |
|---|
| t1 | 4,5 |
|---|
| t2 | 4,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,017 kg |
|---|

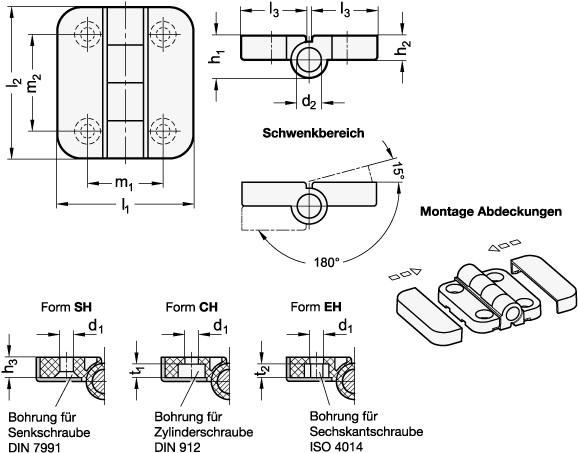

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 122.2 |
|---|
| Bestellbezeichnung | GN 122.2-45-50-SH |
|---|
| EAN | 4045525512719 |
|---|
| Ganter-Bezeichnung | Scharniere ohne Raststellungen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
