Kantenschutz-Dichtprofile GN 2180 werden zur Abdichtung von Türen, Klappen und Luken eingesetzt. Dazu werden die Profile von Hand auf die Stirnflächen von Blechen oder Platten aufgedrückt. Die eingebettete Klemmeinlage schützt vor selbstständigem Lösen. Kleber oder andere Befestigungsmittel werden nicht benötigt.
Verbaut sollte das Profil durch die abzudichtenden Bauteile eine Verformung erfahren, welche dem Maß w2 entspricht. So kann eine optimale Dichtwirkung sichergestellt werden. Um eine dauerhafte Dichtheit der Profile zu gewährleisten und um die Montage zu erleichtern, wird empfohlen, die angegebenen Richtwerte für die Verlegeradien (r1... r4) einzuhalten.
Die Profile aus NBR sind in Einsatzbereichen vorzusehen bei denen Kontakt mit Kraftstoffen, Ölen oder Kühlschmierstoffen vorkommen kann.
EPDM-Profile sind gemäß UL 50 und UL 94-HB zertifiziert und damit für den US-amerikanischen und kanadischen Markt zugelassen.
Technische Daten
| h11 (Form D) | 13 |
|---|
| Länge l (in Meter) | 20 |
|---|
| Werkstoff | EPDM - Ethylen-Propylen-Dien-Kautschuk |
|---|
| Form | D - Dichtprofil seitlich |
|---|
| a Klemmbereich | 1 - 3,5 |
|---|
| b | 11 |
|---|
| h2 | 10,75 |
|---|
| h3 | 2,25 |
|---|
| h4 | 4,5 |
|---|
| k | 4,75 |
|---|
| r1 | 40 |
|---|
| r2 | 50 |
|---|
| r3 | 100 |
|---|
| r4 | 80 |
|---|
| w1 | 11,25 |
|---|
| w2 bei 50% der zul. Verformung | 8,75 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 2,800 kg |
|---|

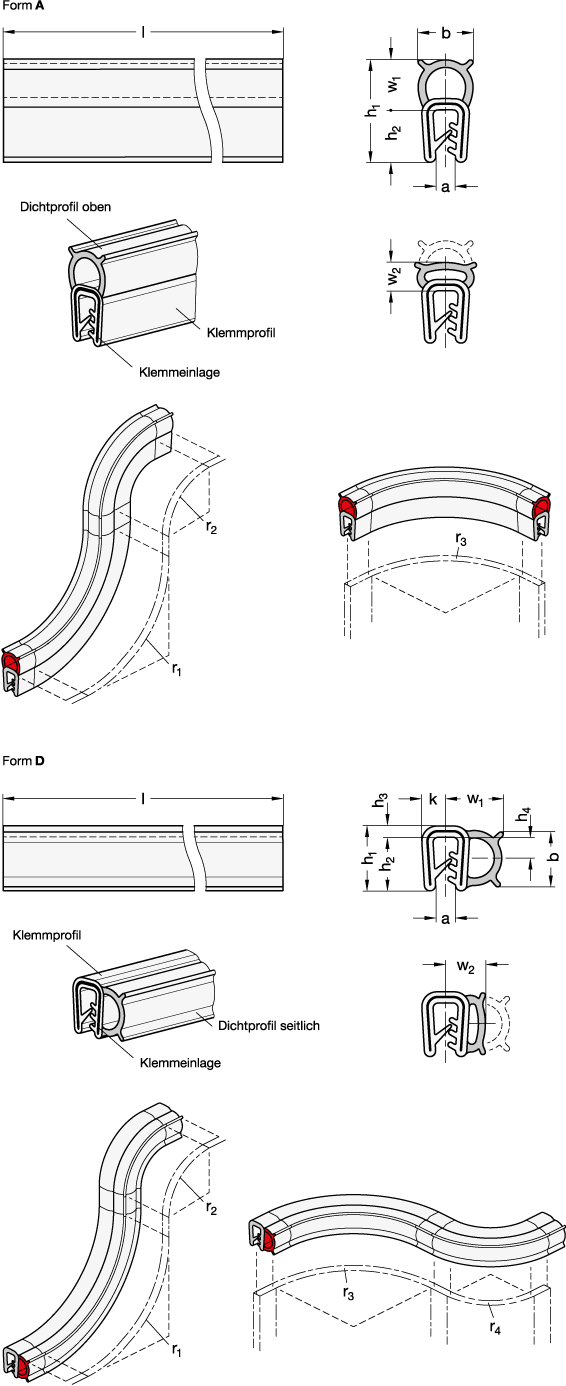

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2180 |
|---|
| Bestellbezeichnung | GN 2180-EPDM-13-D-20 |
|---|
| EAN | 4045525130234 |
|---|
| Ganter-Bezeichnung | Kantenschutz-Dichtprofile |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 40082900 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
