Die verdrehbaren Kreuz-Klemmhalter GN 475 verbinden Stangen und Rohre innerhalb des Klemmhaltersystems unter einem beliebig einstellbaren Winkel. Bei gelöster Winkelverstellung bleiben die Klemmhalterhälften formschlüssig verbunden.
Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Technische Daten
| Bohrung d1 | B 16 |
|---|
| Bohrung d2 | B 12 |
|---|
| Oberfläche | ELS - eloxiert, schwarz |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Klemmgewinde | M 6 |
|---|
| d4 Klemmgewinde | M 5 |
|---|
| k1 | 25 |
|---|
| k2 | 20 |
|---|
| l1 | 81 |
|---|
| l2 | 20 |
|---|
| l3 | 16,5 |
|---|
| m | 44,5 |
|---|
| s2 Vierkant | 10 |
|---|
| Klemmhebel für d3 | 511-M6-25 |
|---|
| für d4 | 511-M5-20 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,111 kg |
|---|

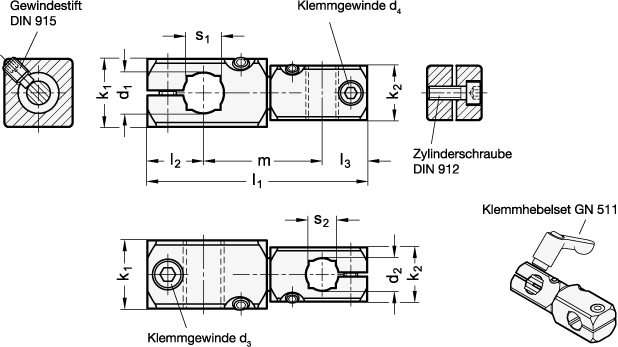

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 475 |
|---|
| Bestellbezeichnung | GN 475-B16-B12-ELS |
|---|
| EAN | 4045525798885 |
|---|
| Ganter-Bezeichnung | Verdrehbare Kreuz-Klemmhalter, Aluminium |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
