Edelstahl-Gelenk-Klemmverbinder GN 490 klemmen die Stäbe bzw. Rohre über ein Prisma, wodurch eine große Ø-Toleranz überbrückt werden kann. Die Druckfeder erleichtert das Klemmen und Lösen.
Technische Daten
| Werkstoff | NI - Edelstahl |
|---|
| Spann-Durchmesser d1 | 16 |
|---|
| Spann-Durchmesser d2 | 16 |
|---|
| Form | A - mit Zylinderschraube DIN 912 |
|---|
| d3 | M 10 |
|---|
| Durchmesser d4 | 46 |
|---|
| l1 | 57 |
|---|
| l2 | 55 |
|---|
| l3 | 78 |
|---|
| l4 | 25,5 |
|---|
| l5 | 6 |
|---|
| m | 22 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,488 kg |
|---|

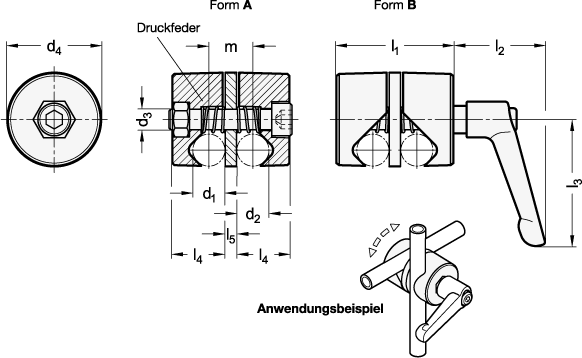

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 490 |
|---|
| Bestellbezeichnung | GN 490-16-16-A-NI |
|---|
| EAN | 4045525795433 |
|---|
| Ganter-Bezeichnung | Edelstahl-Gelenk-Klemmverbinder |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
