Mit Edelstahl-Schlauchadaptern GN 480.7 werden z.B. Blasdüsen oder Kühlschmierdüsen und deren Zuleitungen zusammen mit Klemmhaltern befestigt und in Position gehalten.
Die Gewinde- und Tüllendurchmesser d2 / d3 sind auf die gängigsten Verschraubungs- und Schlauchdurchmesser abgestimmt. Schlauchleitungen werden mit geeigneten Klemmen an der Schlauchtülle befestigt und gegen Abrutschen gesichert.
Technische Daten
| Außendurchmesser d1 | D 12 |
|---|
| Gewinde d2 | M 7 |
|---|
| Tüllendurchmesser d3 | 9 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d4 | 7 |
|---|
| l1 | 30 |
|---|
| l2 | 63 |
|---|
| sw | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,027 kg |
|---|

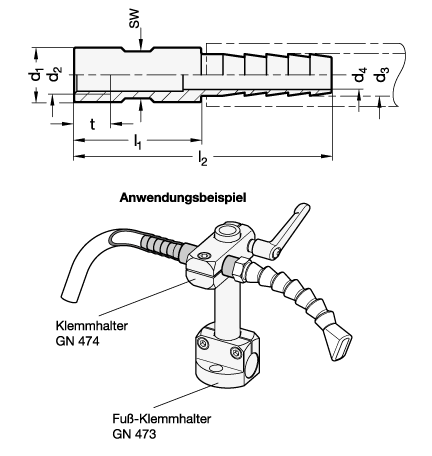

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 480.7 |
|---|
| Bestellbezeichnung | GN 480.7-D12-M7-9 |
|---|
| EAN | 4045525367265 |
|---|
| Ganter-Bezeichnung | Edelstahl-Schlauchadapter |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73182900 |
|---|
| eCl@ss 5.1.4 | 21132008 |
|---|
