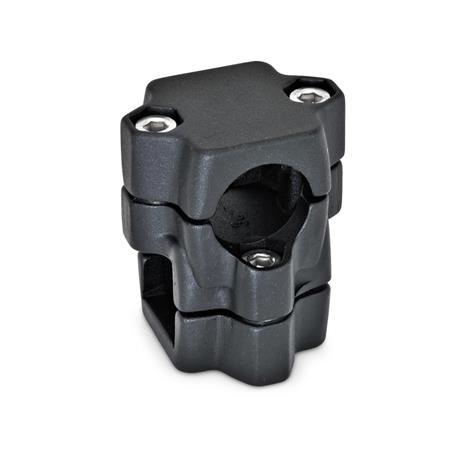

Die Klemmbohrungen der Kreuz-Klemmverbinder GN 134 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Die Vierkant-Ausführungen sind auch für Profilsysteme geeignet.
An den Schraubstellen z verkleinern die Zylinderschrauben den Querschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Daten
| d1 - s2 | B50-V50 |
|---|
| Klemmlänge k | 76 |
|---|
| Kennziffer | 2 - mit 4 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| l1 | 125 |
|---|
| l2 | 98 |
|---|
| m | 55 |
|---|
| z Schraubstellen | M10-50 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l3 | 78 | 92 |
|---|
| d1/s1 | B - Bohrung |
|---|
| d2/s2 | V - Vierkant |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,773 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 134 |
|---|
| Bestellbezeichnung | GN 134-B50-V50-76-2-SW |
|---|
| EAN | 4045525648692 |
|---|
| Ganter-Bezeichnung | Kreuz-Klemmverbinder, mehrteilig |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
