Trägerprofile GN 646.3 bilden die Grundkörper für Rollen- und Kugelleisten. Sie sind Träger für die Rollenleisten GN 646.1 und die Kugelleisten GN 646.2 und zeichnen sich durch eine hohe Steifigkeit aus.
Das Trägerprofil ist so gestaltet, dass Rollen- und Kugelleisten, sowie die Seitenführung GN 646.4 ohne Befestigungselemente montiert werden können.
Mit Endstücken GN 646.6 (Form C) können die Trägerprofile zur Montage zusammengesetzt und lagerichtig verlängert werden.
Die Standardlängen sind auf die Länge 270 der Rollen- bzw. Kugelleisten abgestimmt.Bei der Form B, ist die Lage und der Randabstand des Bohrbilds nicht definiert.
Technische Daten
| Länge l | 270 |
|---|
| Form | A - ohne Befestigungsbohrungen |
|---|
| Werkstoff | AL - Aluminium |
|---|
| h bei GN 646.1 (l2=15) | 29 |
|---|
| bei GN 646.1 (l2=27) | 34 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,123 kg |
|---|

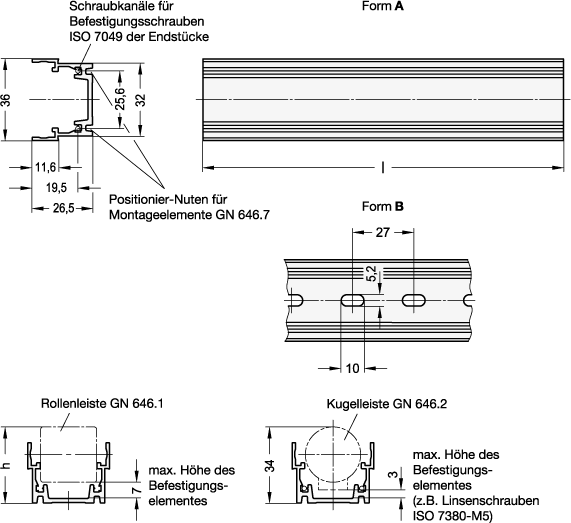

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 646.3 |
|---|
| Bestellbezeichnung | GN 646.3-270-A |
|---|
| EAN | 4045525999305 |
|---|
| Ganter-Bezeichnung | Trägerprofile für Roll- und Kugelleisten |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84839020 |
|---|
| eCl@ss 5.1.4 | 36129104 |
|---|
