Haltemagnete GN 57.1 mit Gummiummantelung bilden im Verbund mit dem Stahlteil ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die gummierte Haftfläche konzentriert.
Der Gummi schützt empfindliche Oberflächen vor Beschädigungen durch den Magnet und verfügt zudem über einen hohen Reibungskoeffizienten, wodurch sich hohe seitliche Verschiebekräfte ergeben.
Technische Daten
| Breite b | 45 |
|---|
| Länge l1 | 59 |
|---|
| Gewinde d1 | M 5 |
|---|
| Form | B - mit 2 Innengewinden |
|---|
| Farbe | WS - weiß |
|---|
| Magnetwerkstoff | ND - NdFeB |
|---|
| Durchmesser d2 | 10 |
|---|
| h1 | 8,5 |
|---|
| h2 | 6,2 |
|---|
| l2 | 27 |
|---|
| t | 9 |
|---|
| Form B | 240 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,090 kg |
|---|

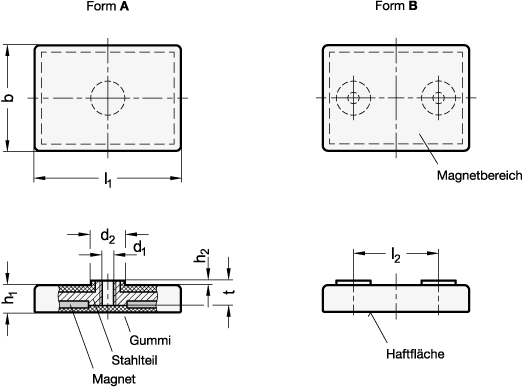

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 57.1 |
|---|
| Bestellbezeichnung | GN 57.1-45-59-M5-B-WS |
|---|
| EAN | 4045525880429 |
|---|
| Ganter-Bezeichnung | Haltemagnete, mit Innengewinde, mit Gummiummantelung |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051110 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
