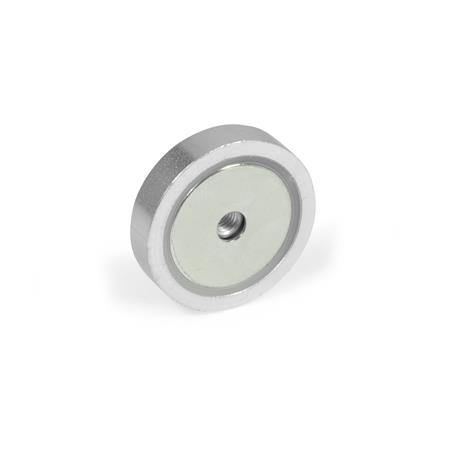

Haltemagnete GN 50.5 bilden in Kombination mit dem Stahlgehäuse und dem Kunststoffring bzw. der Kunststoffabdeckung ein System, welches den Magnet schirmt, verstärkt und den magnetischen Fluss optimal auf die Haftfläche umleitet.
Ab dem Durchmesser d1 ≥ 50 ist die Haftfläche des Magneten mit der vollflächigen Kunststoffabdeckung versehen.
Um die magnetischen Eigenschaften nicht negativ zu beeinflussen, sollten die Befestigungsschrauben aus einem unmagnetischen Werkstoff wie z. B. Edelstahl, Messing oder Kunststoff bestehen.
Technische Daten
| Magnetwerkstoff | ND - NdFeB |
|---|
| Durchmesser d1 | 10 |
|---|
| d2 | M 3 |
|---|
| h | 4,5 |
|---|
| t Gewindetiefe | 4,5 |
|---|
| Nennhaftkräfte in N | 19 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,002 kg |
|---|

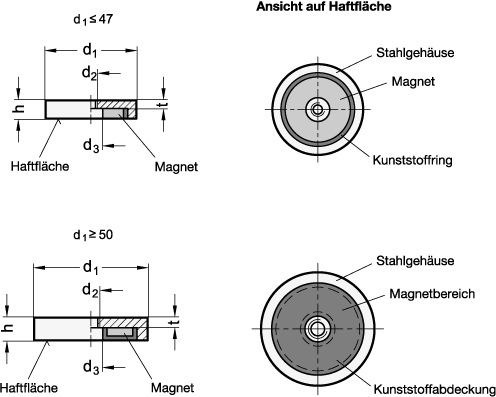

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 50.5 |
|---|
| Bestellbezeichnung | GN 50.5-ND-10 |
|---|
| EAN | 4045525729902 |
|---|
| Ganter-Bezeichnung | Haltemagnete mit Innengewinde, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 85051110 |
|---|
| eCl@ss 5.1.4 | 21020801 |
|---|
