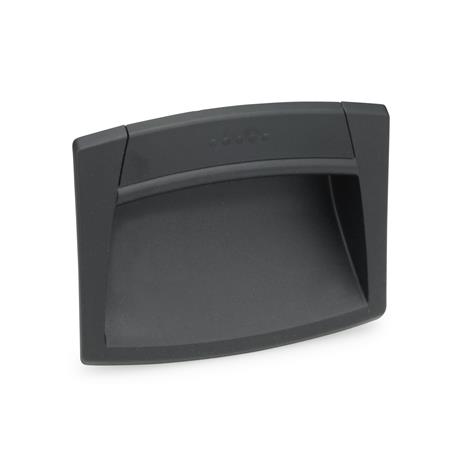

Das Design der Griffschalen GN 731 ist auf die Produktfamilie Ergostyle® abgestimmt.
Griffschalen mit Gehäusedichtung (Kennziffer 2) verhindern jegliches Eindringen von Schmutz und Flüssigkeiten in den Gehäuseinnenraum.
Zur Montage werden keine Befestigungsschrauben benötigt.
Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.
Technische Daten
| Schalenbreite b1 | 120 |
|---|
| Farbe | SG - schwarzgrau, RAL 7021, matt |
|---|
| Kennziffer | 1 - ohne Dichtung |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| b2 | 94 |
|---|
| b3 | 103 |
|---|
| h1 | 95 |
|---|
| h2 | 58 |
|---|
| l1 | 28,5 |
|---|
| l2 | 24 |
|---|
| l3 | 26,5 |
|---|
| F1 in N | 1000 |
|---|
| F2 in N | 250 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,065 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 731 |
|---|
| Bestellbezeichnung | GN 731-120-SG-1 |
|---|
| EAN | 4045525068568 |
|---|
| Ganter-Bezeichnung | Griffschale, zum Einklipsen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
