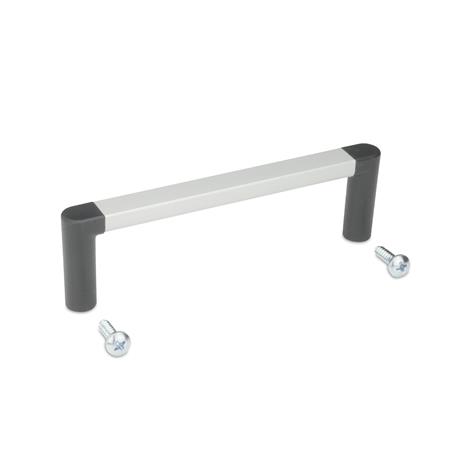

Die Abmessungen der Gerätegriffe GN 423 sind auf die Verwendung im Bereich der 19“-Gehäusetechnik abgestimmt.
Die in der Tabelle angegebenen Werte der Höheneinheit HE, beziehen sich auf die entsprechend korrespondierenden Frontplattenhöhen der Gehäuse.
Griffsteg und Grifffüße sind über eine Steckverbindung miteinander verbunden, so dass sich Sonderlängen sehr einfach realisieren lassen.
Dank der mitglieferten Befestigungsschrauben lassen sich die Gerätegriffe leicht und wirtschaftlich montieren.
Technische Daten
| Griffbreite b1 | 12 |
|---|
| Länge l1 | 235 |
|---|
| Form | A - Montage von der Rückseite (Blechschrauben) |
|---|
| Oberfläche | ELS - eloxiert, naturfarben / Grifffüße schwarz, matt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b2 | 12,5 |
|---|
| d1 | M 5 |
|---|
| d2 | 4,3 |
|---|
| d3 | 12,5 |
|---|
| h1 | 40 |
|---|
| h2 | 34,5 |
|---|
| l2 | 247,5 |
|---|
| l3 max. | 5 |
|---|
| l4 min. | 14 |
|---|
| l5 max. | 5 |
|---|
| l6 | 10,5 |
|---|
| s | 9 |
|---|
| HE | 6 |
|---|
| Farbe | ELS - eloxiert, naturfarben |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,058 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 423 |
|---|
| Bestellbezeichnung | GN 423-12-235-A-ELS |
|---|
| EAN | 4045525851887 |
|---|
| Ganter-Bezeichnung | Gerätegriffe, für 19“-Gehäusetechnik |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
