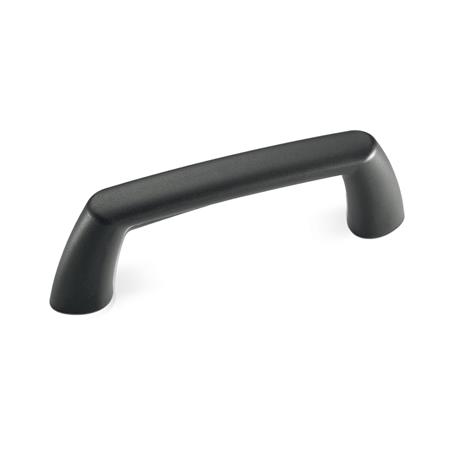

Die Abmessungen der Bügelgriffe GN 627 sind abgestimmt auf 19 Einschübe.
Bügelgriffe GN 627 mit Bohrung sind zur Befestigung mit Blechschrauben der Gewindegröße ST 4,8, wie z.B. Linsenkopf-Blechschrauben nach DIN ISO 7049 vorgesehen, wobei ein Anzugsdrehmoment von max. 5 Nm empfohlen wird.
Technische Daten
| Länge l1 | 88 |
|---|
| Gewinde d1 | M 5 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| b | 13,5 |
|---|
| h | 36,5 |
|---|
| l2 | 112 |
|---|
| l3 | 74,5 |
|---|
| s | 9 |
|---|
| t min. | 10 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,026 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 627 |
|---|
| Bestellbezeichnung | GN 627-88-M5 |
|---|
| EAN | 4045525604490 |
|---|
| Ganter-Bezeichnung | Bügelgriffe, Kunststoff |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010103 |
|---|
