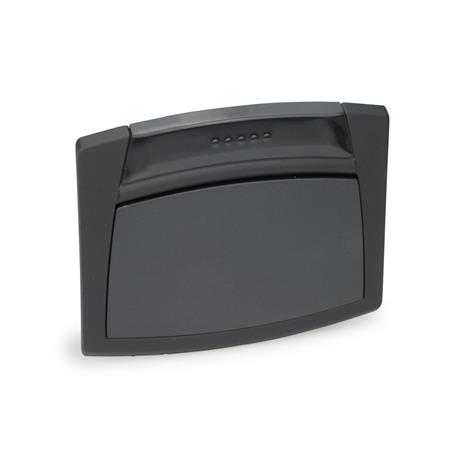

Das Design der Griffschalen GN 733 ist auf die Produktfamilie Ergostyle® abgestimmt.
Die abnehmbare Abdeckung verdeckt die Befestigungsschrauben.
Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.
Technische Daten
| Schalenbreite b1 | 120 |
|---|
| Form | S - mit Schließklappe (nur in Größe b1=120 erhältlich) |
|---|
| Farbe der Abdeckung | DSG - schwarzgrau, RAL 7021, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| b2 | 94 |
|---|
| b3 | 103 |
|---|
| h1 | 95 |
|---|
| h2 | 58 |
|---|
| l1 | 28,5 |
|---|
| l2 | 24 |
|---|
| l3 | 26,5 |
|---|
| m1 | 64 |
|---|
| F1 in N | 1200 |
|---|
| F2 in N | 400 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,080 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 733 |
|---|
| Bestellbezeichnung | GN 733-120-S-DSG |
|---|
| EAN | 4045525439993 |
|---|
| Ganter-Bezeichnung | Griffschalen, zum Anschrauben, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
