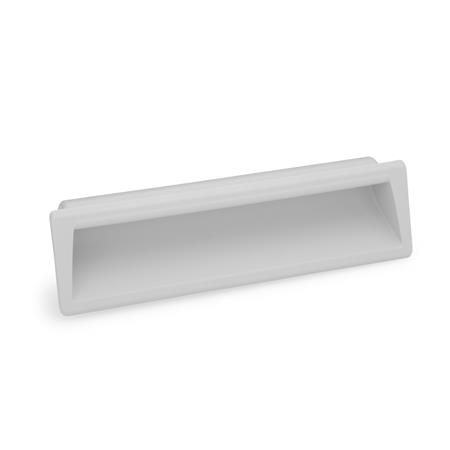

Zur Montage der Griffschalen GN 731.1 werden keine Befestigungsschrauben benötigt.
Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt.
Technische Daten
| Griffbreite b1 | 137 |
|---|
| Farbe | GR - grau, RAL 7035, matt |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| b2 | 122 |
|---|
| b3 | 128 |
|---|
| h1 | 37 |
|---|
| h2 | 25 |
|---|
| l1 | 19 |
|---|
| l2 | 17 |
|---|
| l3 | 17,4 |
|---|
| F1 in N | 1800 |
|---|
| F2 in N | 500 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,028 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 731.1 |
|---|
| Bestellbezeichnung | GN 731.1-137-GR |
|---|
| EAN | 4045525955820 |
|---|
| Ganter-Bezeichnung | Griffschalen zum Einklipsen, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
