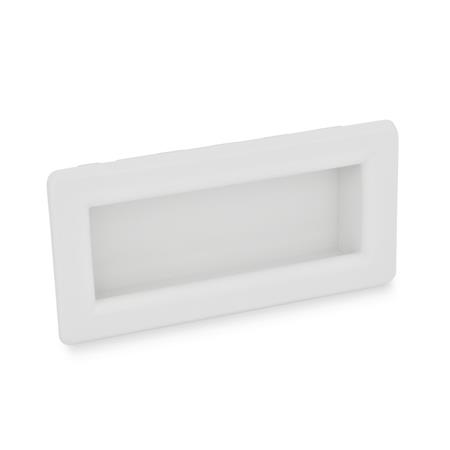

Griffmulden GN 739.1 eignen sich besonders zum Öffnen und Schließen von Schiebetüren.
Zur Montage der Griffmulden werden keine Befestigungsschrauben benötigt. Der Montageausbruch für die Griffschale muss gemäß den in der Tabelle angegebenen Maßen ausführt werden.
Montiert wird die Griffmulde, in dem sie zunächst an der fest verzahnten Seite in die Öffnung eingelegt und danach mit der gegenüberliegenden Seite bis zum Einklipsen der Rastelemente eingedrückt wird.
Technische Daten
| Länge l1 | 115 |
|---|
| Farbe | WS - weiß, RAL 9002, matt |
|---|
| Werkstoff | KU - Kunststoff |
|---|
| Länge b1 | 58 |
|---|
| Länge b2 | 31 |
|---|
| Länge b3 | 43,5 |
|---|
| Länge h1 | 19 |
|---|
| Länge h2 | 3 |
|---|
| Länge l2 | 91 |
|---|
| Länge l3 | 94 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,056 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 739.1 |
|---|
| Bestellbezeichnung | GN 739.1-115-WS |
|---|
| EAN | 4045525386044 |
|---|
| Ganter-Bezeichnung | Griffmulden |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 39263000 |
|---|
| eCl@ss 5.1.4 | 23010190 |
|---|
