Die Befestigung der Handkurbeln GN 570.2 auf der Welle erfolgt in der Regel mit einem Querstift.
Durch die kleine, nicht vorstehende Stahlbuchse sind diese Handkurbeln preisgünstiger als GN 570.
Technische Daten
| Kurbellänge l | 80 |
|---|
| Bohrung d1 | B 10 |
|---|
| Werkstoff | PA - Kunststoff, Polyamid |
|---|
| Bohrung | 10 |
|---|
| d2 | 18 |
|---|
| d3 | 24 |
|---|
| d4 | 30 |
|---|
| h1 | 37 |
|---|
| h2 | 23,5 |
|---|
| h3 | 13,5 |
|---|
| h4 ≈ | 60 |
|---|
| t min. | 23 |
|---|
| Ø Zylindergriff | 18 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,135 kg |
|---|

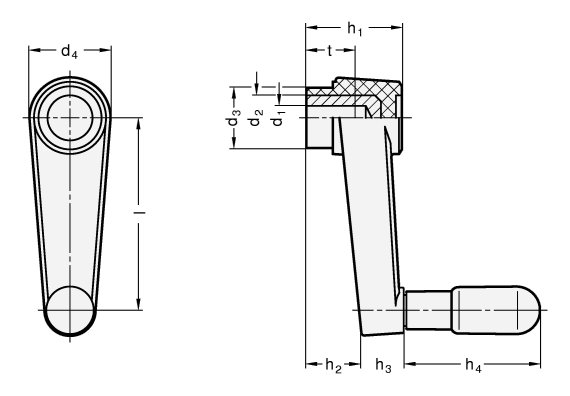

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 570.2 |
|---|
| Bestellbezeichnung | GN 570.2-80-B10 |
|---|
| EAN | 4045525520325 |
|---|
| Ganter-Bezeichnung | Handkurbeln, Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010202 |
|---|
