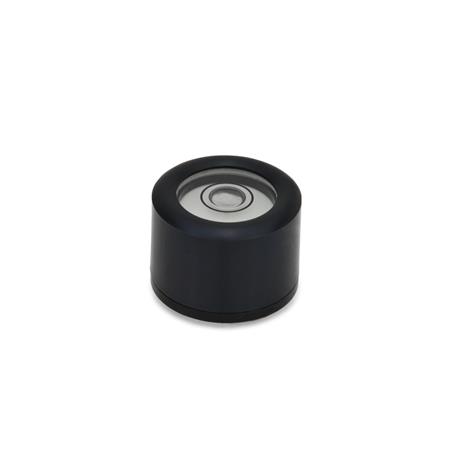

Dosenlibellen GN 2280 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Libellen werden mittels der um 120° versetzt angeordneten Befestigungsgewinde zur Befestigungsfläche ausgerichtet. Eine Ausrichtkugel an der Unterseite dient dabei als Kipp-Punkt. Durch gezieltes Anziehen der Schrauben lässt sich so die gewünschte Position erreichen, so dass sich die Blase innerhalb des Markierungsrings befindet, wenn die horizontale Ausrichtung erreicht ist.
Technische Daten
| Durchmesser d1 | 24 |
|---|
| Empfindlichkeit | 30 - Winkelminuten, pro 2 mm Blasenweg |
|---|
| Werkstoff / Oberfläche | ALS - eloxiert schwarz |
|---|
| Füllung | K - farblos-transparent |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 | 16 |
|---|
| d3 | 15 |
|---|
| d4 | M 3 |
|---|
| h1 | 17 |
|---|
| h2 | 20 |
|---|
| t | 5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,012 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2280 |
|---|
| Bestellbezeichnung | GN 2280-ALS-24-K-30 |
|---|
| EAN | 4045525005389 |
|---|
| Ganter-Bezeichnung | Dosenlibellen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90319000 |
|---|
| eCl@ss 5.1.4 | 21160108 |
|---|
