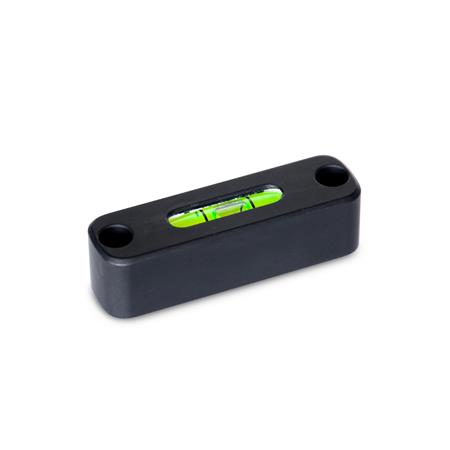

Längslibellen GN 2283 werden zur Überprüfung der horizontalen Lage von Vorrichtungen, Maschinen sowie Geräten und Instrumenten eingesetzt.
Die Libellen der Form AV sind zur Bezugsfläche so ausgerichtet, dass sich die Blase mittig zu den Markierungsstrichen befindet, wenn die Horizontallage der Auflagefläche erreicht ist.
Die Libellen der Form JV werden beim Montieren über die Befestigungsbohrungen ausgerichtet. Eine Ausrichtnocke an der Unterseite dient dabei als Kipppunkt. Durch gezieltes Anziehen lässt sich die Neigungsposition erreichen, bei der sich die Blase innerhalb der mittigen Markierungsstriche befindet.
Technische Daten
| Länge l | 54 |
|---|
| Werkstoff / Oberfläche | ALS - eloxiert schwarz |
|---|
| Empfindlichkeit | 50 - Winkelminuten, pro 2 mm Blasenweg |
|---|
| Form | AV - ausgerichtet, Montage von der Vorderseite (nicht justierbar) |
|---|
| Füllung | G - grün-transparent |
|---|
| Werkstoff | AL - Aluminium |
|---|
| b | 15,5 |
|---|
| d1 | 3,4 |
|---|
| d2 | 6,3 |
|---|
| h1 | 14,5 |
|---|
| h2 | 11,3 |
|---|
| h3 | 1 |
|---|
| m | 45 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,025 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2283 |
|---|
| Bestellbezeichnung | GN 2283-ALS-54-G-50-AV |
|---|
| EAN | 4045525567719 |
|---|
| Ganter-Bezeichnung | Längslibellen, zum Anschrauben |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 90319000 |
|---|
| eCl@ss 5.1.4 | 21160190 |
|---|
