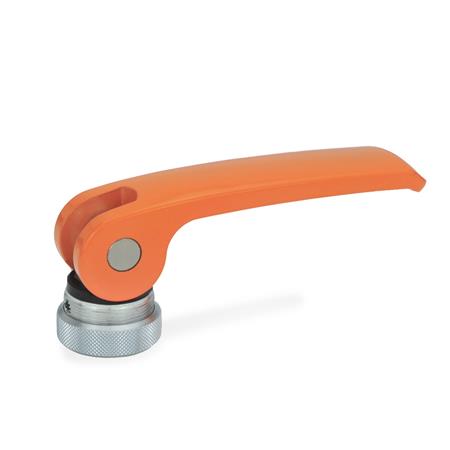

Exzenterspanner GN 927 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie, anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.
Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.
Die Form A bietet folgende Vorteile:
Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar. Dadurch kann auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.
Technische Daten
| Grifflänge l1 | 44 |
|---|
| Gewinde d1 | M 5 |
|---|
| Form | A - Kunststoff-Auflagescheibe mit Stellmutter |
|---|
| Farbe | O - orange, RAL 2004 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 12 |
|---|
| d3 | 12 |
|---|
| d4 | 15 |
|---|
| h Hub bei 90° Hebeldrehung | 0,5 |
|---|
| l3 in Spannstellung | 13,2 |
|---|
| l4 Verstellweg | 2 |
|---|
| l5 in Spannstellung | 2,2 |
|---|
| t | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,024 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 927 |
|---|
| Bestellbezeichnung | GN 927-44-M5-A-O |
|---|
| EAN | 4045525554887 |
|---|
| Ganter-Bezeichnung | Exzenterspanner, mit Innengewinde, Hebel Zink-Druckguss, Auflagescheibe Kunststoff |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
