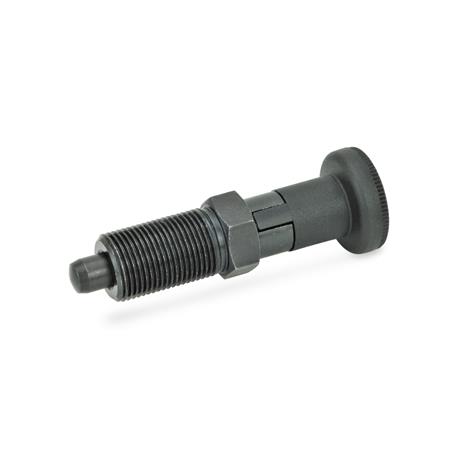

Rastbolzen mit Rastsperre GN 617.1 – Ganter GN 617.1-5-A
Maßzeichnung Ganter GN 617.1-5-A
Preview: Rastbolzen mit Rastsperre GN 617.1 – Ganter GN 617.1-5-A
Preview: Maßzeichnung Ganter GN 617.1-5-A
Rastbolzen mit Rastsperre GN 617.1
Rastbolzen mit Rastsperre GN 617.1 – Ganter GN 617.1-5-A
Maßzeichnung Ganter GN 617.1-5-A
Mobile Preview: Rastbolzen mit Rastsperre GN 617.1 – Ganter GN 617.1-5-A
Mobile Preview: Maßzeichnung Ganter GN 617.1-5-A

Rastbolzen mit Rastsperre GN 617.1

Art.Nr.:
617.1-5-A
ca. 3-5 Tage ca. 3-5 Tage (Ausland abweichend)
Hersteller:
Ganter Norm
    Preisanzeige nur für freigeschaltete Kunden

    Preise und Staffelpreise sehen Sie nach der Anmeldung. Noch kein Kundenkonto? Jetzt registrieren

    Auf den Merkzettel
    Beschreibung

    Rastbolzen GN 617.1 mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

    Technische Daten

    Bolzendurchmesser d15
    FormA - ohne Kontermutter
    WerkstoffST - Stahl
    d2M 10 x 1
    d321
    e13,8
    l1 ≈51
    l25
    l317
    l45
    l5 min.15
    sw12
    Federdruck in N ≈ Anfang7
    Ende17
    RoHSJa
    Gewicht0,022 kg

    Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.

    Artikeldaten

    HerstellerGanter (Otto Ganter GmbH & Co. KG)
    NormteilGN 617.1
    BestellbezeichnungGN 617.1-5-A
    EAN4045525316676
    Ganter-BezeichnungRastbolzen mit Rastsperre Stahl / Kunststoff-Knopf
    BestelleinheitStück
    Zolltarifnummer73181900
    eCl@ss 5.1.423100190
