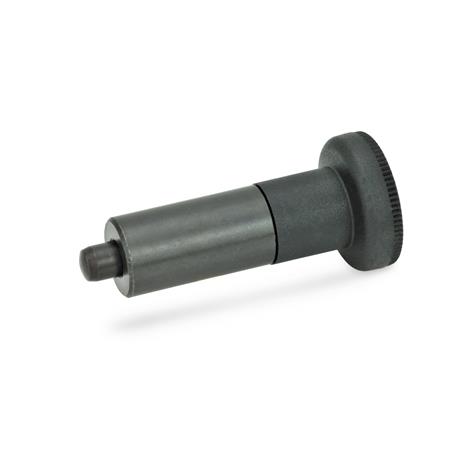

Rastbolzen GN 618 ohne Gewinde werden vorwiegend eingesetzt, wenn die Befestigung durch Schweißen, Kleben oder Klemmen erfolgt.
Die Form G mit Gewindezapfen ist für Anwendungsfälle gedacht, bei welchen die Betätigung des Raststiftes nicht mit dem Standardknopf erfolgt.
Die Rastbolzen sind konstruktiv so ausgelegt, dass der Raststift in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen kann. für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Testreihen vorhanden.
Technische Daten
| Bolzendurchmesser d1 | 5 |
|---|
| Form | A - mit Knopf |
|---|
| Werkstoff | ST - Stahl |
|---|
| d2 | 12 |
|---|
| d3 | 21 |
|---|
| d4 | M 5 |
|---|
| l1 ≈ | 45 |
|---|
| l2 | 5 |
|---|
| l3 | 22 |
|---|
| l4 | 6 |
|---|
| l5 | 4,5 |
|---|
| Federdruck in N≈ Anfang | 7 |
|---|
| Ende | 17 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,030 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 618 |
|---|
| Bestellbezeichnung | GN 618-5-A |
|---|
| EAN | 4045525316881 |
|---|
| Ganter-Bezeichnung | Rastbolzen zum Anschweißen |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73181900 |
|---|
| eCl@ss 5.1.4 | 23100190 |
|---|
