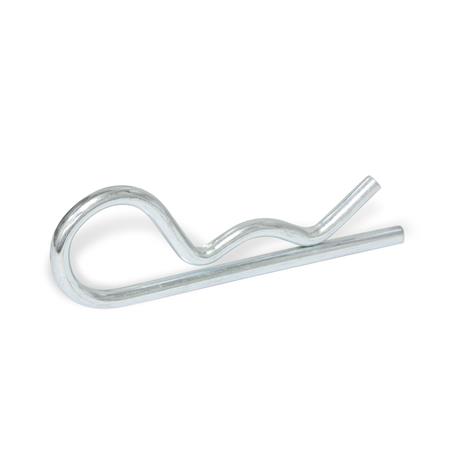

Federstecker GN 1024 werden zur axialen Sicherung von Bolzen und Achsen sowie zur Verdrehsicherung von z. B. Kronenmuttern DIN 935 eingesetzt.
Die Verwendung von Federdrähten mit ganzzahligen Durchmessern erleichtert die Zuordnung und das Festlegen des gewünschten Spiels in der Aufnahmebohrung.
Technische Daten
| Form | E - mit einfacher Windung |
|---|
| d1 | 1,5 |
|---|
| Werkstoff | ST - Stahl |
|---|
| Außendurchmesser d2 | 7 ... 12 |
|---|
| d3 empf. Aufnahme-Ø | 2 |
|---|
| h | 9 |
|---|
| l1 | 45 |
|---|
| l2 | 25 |
|---|
| l3 | 20 |
|---|
| l4 | 25 |
|---|
| Kräfte in N ≈ Montage | 9 |
|---|
| Demontage | 8 |
|---|
| bei Bolzen-Ø | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,001 kg |
|---|
Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 1024 |
|---|
| Bestellbezeichnung | GN 1024-ST-1,5-E |
|---|
| EAN | 4045525063488 |
|---|
| Ganter-Bezeichnung | Federstecker, Stahl |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 73209090 |
|---|
| eCl@ss 5.1.4 | 23100402 |
|---|
