Scharniere GN 2294 sind aus gezogenem Aluminiumprofil hergestellt und werden z. B. an Türen und Klappen eingesetzt.
Scharniere der Form A ermöglichen aufgrund der außenliegenden Scharnierflügel eine Montage mit sehr kleinem Türspalt. Die Form I wird im Türspalt befestigt, wodurch die Befestigungsschrauben bei geschlossener Tür unzugänglich sind und somit vor Vandalismus schützen.
Die Scharniere werden lose geliefert und müssen gemäß beiliegender Anleitung montiert werden. Dank des modularen Aufbaus und des erhältlichen Zubehörs lassen sich beliebige Scharnierkombinationen realisieren.
Technische Daten
| l1 (Form A) | 72 |
|---|
| l2 | 82 |
|---|
| Form | A - Scharnierflügel außenliegend |
|---|
| Kennzeichen | C - mit Senkbohrungen |
|---|
| Oberfläche | EL - eloxiert, naturfarben |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d1 | 6,6 |
|---|
| d2 | 14 |
|---|
| l3 | 40 |
|---|
| l4 | 36 |
|---|
| m1 Form A | 40,8 |
|---|
| m2 | 42 |
|---|
| s | 3,5 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,062 kg |
|---|

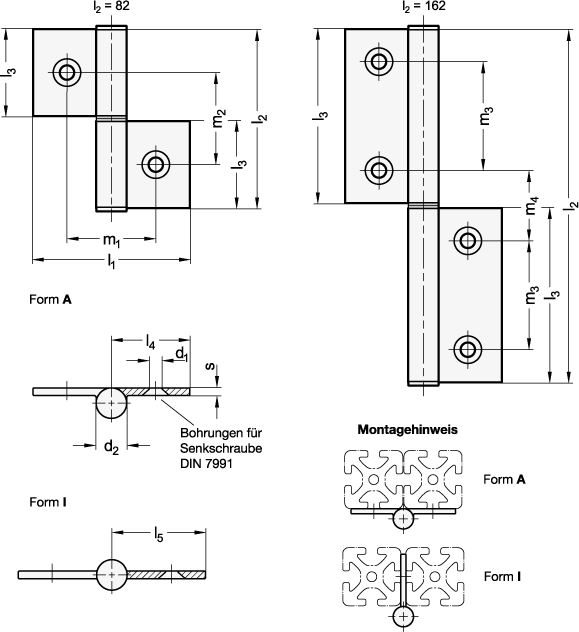

Angaben laut Hersteller. Maßbuchstaben (z. B. d1, l1) siehe Maßzeichnung in den Artikelbildern, Maße in mm.
Artikeldaten
| Hersteller | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Normteil | GN 2294 |
|---|
| Bestellbezeichnung | GN 2294-72-82-A-C-EL |
|---|
| EAN | 4045525534247 |
|---|
| Ganter-Bezeichnung | Scharniere, aushängbar, für Aluminiumprofile / Flächenelemente |
|---|
| Bestelleinheit | Stück |
|---|
| Zolltarifnummer | 76169990 |
|---|
| eCl@ss 5.1.4 | 23250304 |
|---|
