Technical data (manufacturer information, German terms)
| Fußdurchmesser d1 | 80 |
|---|
| Gewinde d2 | M 16 |
|---|
| Länge l2 (V/VK) | 100 |
|---|
| Form (Fußteller) | C3 - poliert, Gummi aufvulkanisiert, schwarz |
|---|
| Spindelvariante | VK - mit Mutter, Außensechskant oben und Schlüsselfläche unten |
|---|
| Werkstoff | ST - Stahl |
|---|
| d1 | 80 |
|---|
| d2 | M 16 |
|---|
| h1 | 18 |
|---|
| h2 | 5 |
|---|
| h5 | 29 |
|---|
| s | 3 |
|---|
| sw4 | 10 |
|---|
| sw5 | 12 |
|---|
| Ausführung T / TK und U / UK Form B1 / B3 / C3 | 19 |
|---|
| Ausführung V / VK und W Form B1 / B3 / C3 | 24 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,396 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 31 |
|---|
| Order designation | GN 31-80-M16-100-C3-VK |
|---|
| EAN | 4045525998711 |
|---|

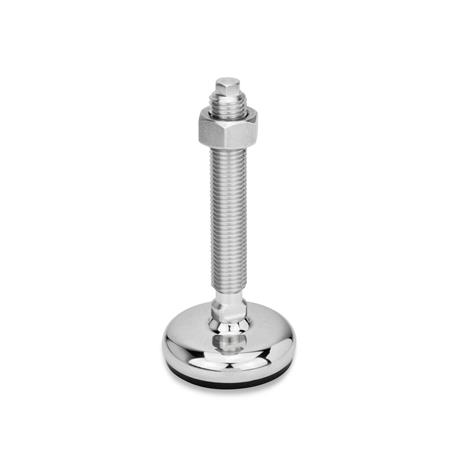

| Manufacturer designation (German) | Stellfüße, Edelstahl, mit Gummiauflage |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
