Aufnahmebuchsen für Kugeltragbolzen GN 1132, Edelstahl

Product No.:
1132-12-15-M24X1,5-A
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Bolzendurchmesser d112
    Länge l115
    d2M 24 x 1,5
    FormA - mit Aussensechskant
    WerkstoffNI - Edelstahl
    d332
    d414,7
    l235,5
    l324
    s27
    Anzugsdrehmoment in Nm220
    RoHSJa
    Gewicht0,094 kg

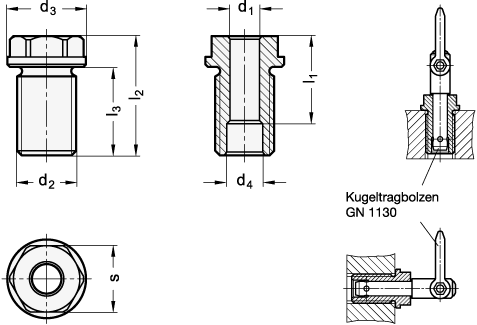

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 1132
    Order designationGN 1132-12-15-M24X1,5-A
    EAN4045525914162
    Manufacturer designation (German)Aufnahmebuchsen, Edelstahl
    Order unitPiece
    Customs tariff number73181575
    eCl@ss 5.1.421131722
