Technical data (manufacturer information, German terms)
| Fußdurchmesser d1 | 100 |
|---|
| Gewinde d2 | M 24 |
|---|
| Länge l3 (W) | 177 |
|---|
| Form (Fußteller) | B1 - matt gestrahlt, Gummi eingelegt, schwarz |
|---|
| Spindelvariante | W - mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| d1 | 100 |
|---|
| d2 | M 24 |
|---|
| d3 | 35 |
|---|
| h1 | 21 |
|---|
| l4 | 67 |
|---|
| l5 | 67 |
|---|
| l6 | 42 |
|---|
| l8 | 30 |
|---|
| l9 | 80 |
|---|
| sw5 | 20 |
|---|
| sw6 | 30 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,000 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 33 |
|---|
| Order designation | GN 33-100-M24-177-B1-W |
|---|
| EAN | 4045525023864 |
|---|

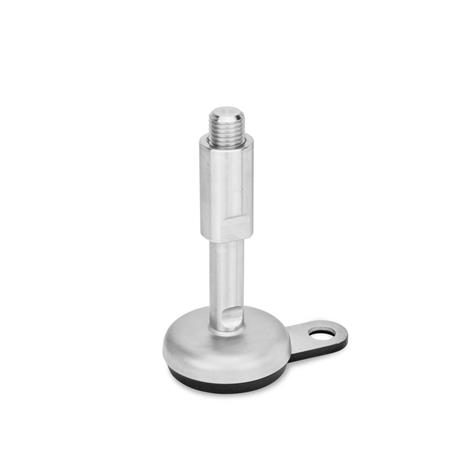

| Manufacturer designation (German) | Stellfüße, Edelstahl, mit Gummiauflage, mit Befestigungslasche |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73269098 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
