Technical data (manufacturer information, German terms)
| Außendurchmesser d1 | 26 |
|---|
| Feingewinde d2 | M 20 x 1,5 |
|---|
| Form | OS - neutral, blank |
|---|
| Entlüftungsbohrung | 2 - mit Entlüftungsbohrung |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d3 Entlüftungsbohrung | 2 |
|---|
| d4 | M 5 |
|---|
| e ≈ | 24,3 |
|---|
| l1 | 16 |
|---|
| l2 | 8,5 |
|---|
| s | 21 |
|---|
| t | 8 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,014 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 742 |
|---|
| Order designation | GN 742-26-M20X1,5-OS-2 |
|---|
| EAN | 4045525366633 |
|---|

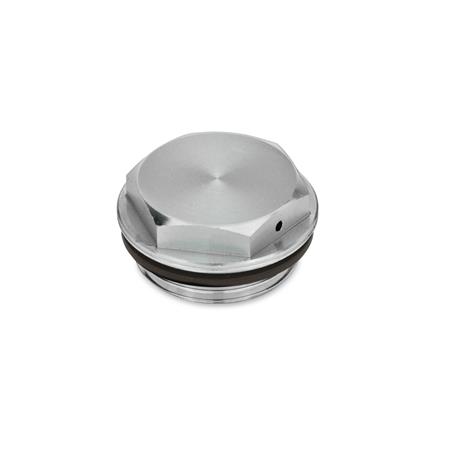

| Manufacturer designation (German) | Verschlussschrauben mit und ohne Symbol, Viton-Dichtung, Aluminium, bis 180 °C |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 83099090 |
|---|
| eCl@ss 5.1.4 | 23111101 |
|---|
