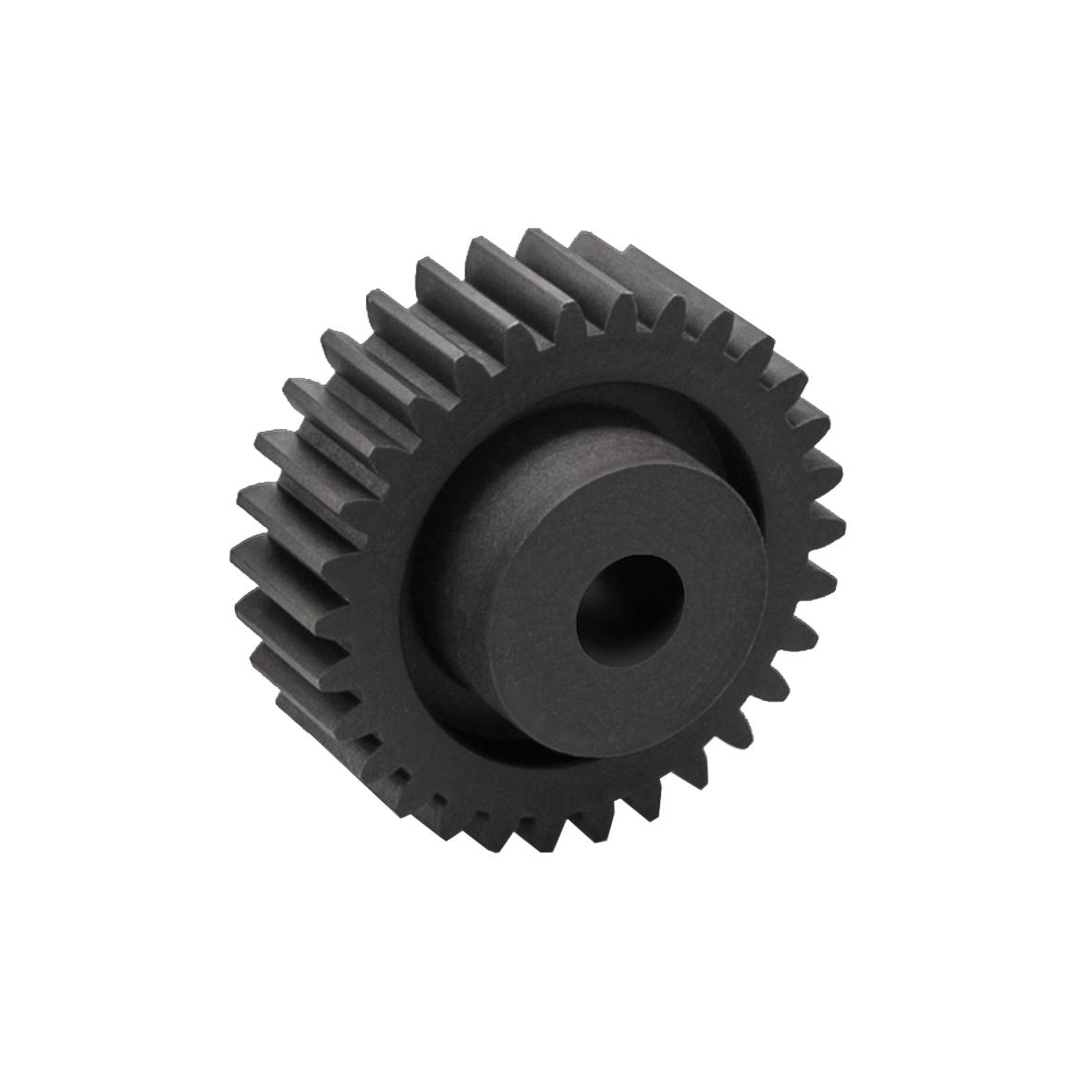

Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3 – Ganter GN 7802-3-32-GR

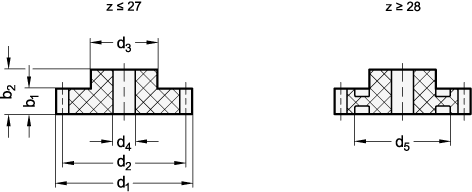

Dimensional drawing Ganter GN 7802-3-32-GR
Preview: Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3 – Ganter GN 7802-3-32-GR
Preview: Dimensional drawing Ganter GN 7802-3-32-GR
Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3
Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3 – Ganter GN 7802-3-32-GR
Dimensional drawing Ganter GN 7802-3-32-GR
Mobile Preview: Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3 – Ganter GN 7802-3-32-GR
Mobile Preview: Dimensional drawing Ganter GN 7802-3-32-GR

Stirnzahnräder GN 7802, Kunststoff, Eingriffswinkel 20°, Modul 3

Product No.:
7802-3-32-GR
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Modul3
    Zähnezahl z32
    FarbeGR - grau
    WerkstoffPA - Kunststoff, Polyamid
    b1 Zahnbreite30
    b245
    d1102
    d2 Teilkreis-Ø96
    d350
    d4 Vorbohrung16
    d573
    max. Drehmoment in Nm139,4
    RoHSJa
    Gewicht0,242 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 7802
    Order designationGN 7802-3-32-GR
    EAN4045525742154
    Manufacturer designation (German)Stirnzahnräder, Kunststoff, Eingriffswinkel 20°, Modul 3
    Order unitPiece
    Customs tariff number39269097
    eCl@ss 5.1.423170101
