Technical data (manufacturer information, German terms)
| Bohrung d1 | B 40 |
|---|
| Vierkant s2 | V 50 |
|---|
| Klemmlänge k1 | 60 |
|---|
| Kennziffer | 2 - mit 4 Edelstahl-Zylinderschrauben ISO 4762 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Werkstoff | AL - Aluminium |
|---|
| k2 Klemmlänge | 76 |
|---|
| l1 | 120 |
|---|
| l2 | 79 |
|---|
| l3 | 98 |
|---|
| m | 55 |
|---|
| z1 Schraubstellen | M8-50 |
|---|
| z2 Schraubstellen | M10-55 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z1 l4 | 63 | 78 |
|---|
| für z2 l4 | 78 | 92 |
|---|
| d1 / s1 | B - Bohrung |
|---|
| d2 / s2 | V - Vierkant |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,776 kg |
|---|

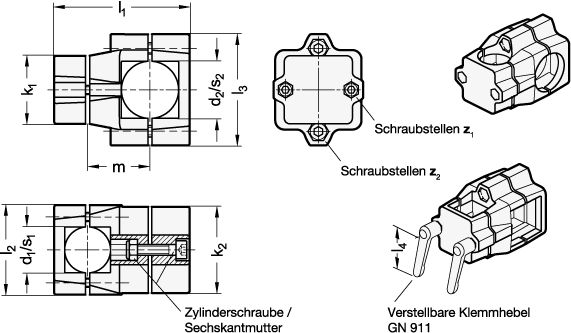

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 135 |
|---|
| Order designation | GN 135-B40-V50-60-2-SW |
|---|
| EAN | 4045525064997 |
|---|
| Manufacturer designation (German) | Kreuz-Klemmverbinder, mehrteilig, ungleiche Bohrungsmaße |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
