Technical data (manufacturer information, German terms)
| Bohrung d1 | B 45 |
|---|
| Bohrung d2 | B 50 |
|---|
| Form | T - Verstellung mit 15°-Teilung (Verzahnung) |
|---|
| Oberfläche | BL - blank, matt gestrahlt |
|---|
| Kennziffer | 2 - mit 3 Edelstahl-Zylinderschrauben DIN 912 |
|---|
| Werkstoff | AL - Aluminium |
|---|
| d2 Bohrung | B 45 |
|---|
| b Laschenbreite | 65 |
|---|
| k1 | 74 |
|---|
| k2 | 65 |
|---|
| l1 | 230 |
|---|
| l2 | 77,5 |
|---|
| l3 | 65 |
|---|
| m1 | 70 |
|---|
| m2 | 115 |
|---|
| z1 Schraubstellen | M10-50 |
|---|
| z2 Schraubstelle | M10-55 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l4 | 78 | 92 |
|---|
| für z2 l4 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,390 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 288 |
|---|
| Order designation | GN 288-B45-B50-T-2-BL |
|---|
| EAN | 4045525695573 |
|---|

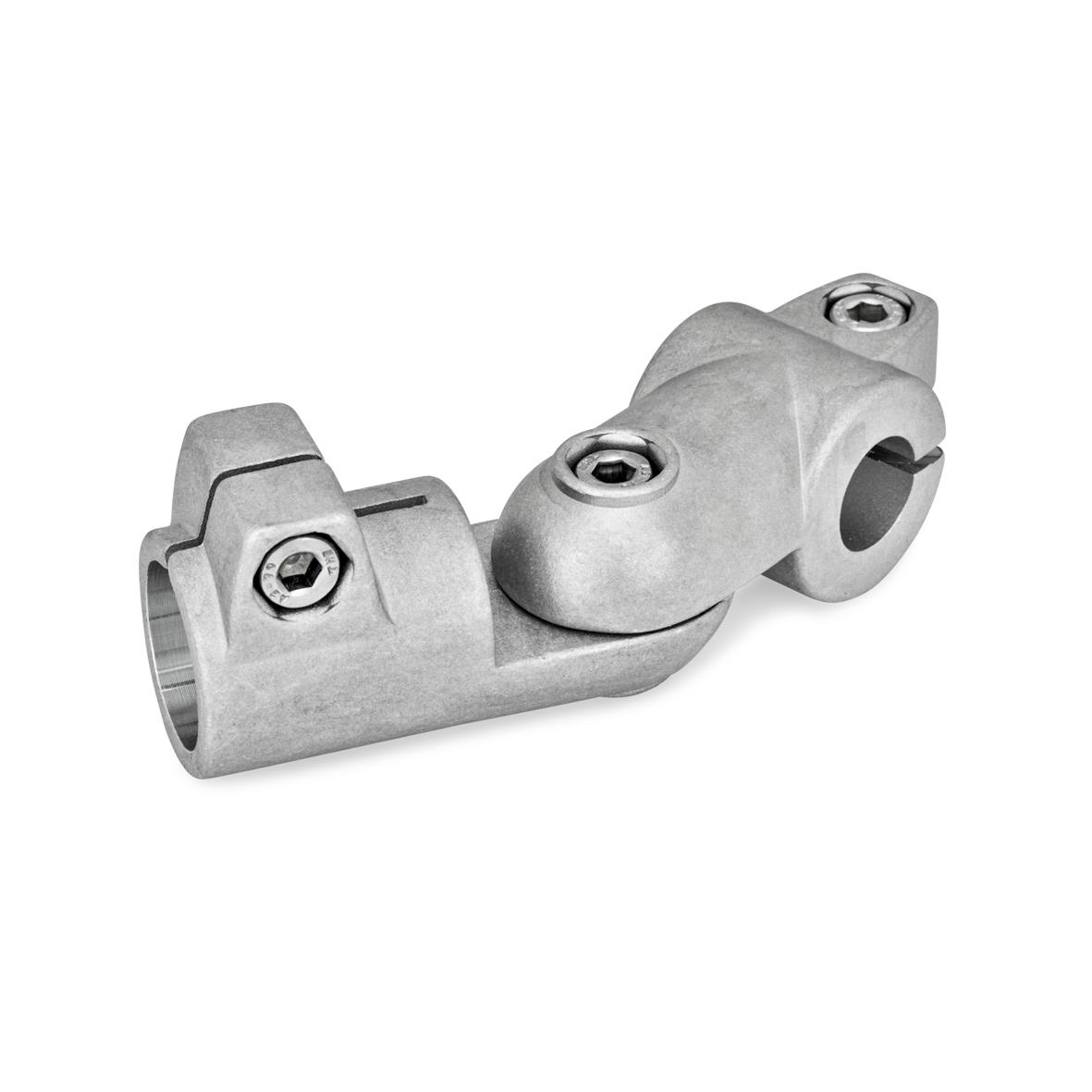

| Manufacturer designation (German) | Gelenk-Klemmverbinder, Aluminium |
|---|
| Customs tariff number | 76090000 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
