Technical data (manufacturer information, German terms)
| Bohrung d1 | G 30 |
|---|
| Form | A - ohne Dichtungen |
|---|
| Kennziffer | 4 - mit Edelstahl-Hutmutter DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 22 |
|---|
| d2 | 6,5 |
|---|
| d3 | 37 |
|---|
| d4 Befestigungsschraube am Mitnehmer | M 4 |
|---|
| k Klemmlänge | 50 |
|---|
| l1 | 36 |
|---|
| m | 35 |
|---|
| t | 6,5 |
|---|
| x1 | 60 |
|---|
| x2 | 42 |
|---|
| y1 | 60 |
|---|
| y2 | 42 |
|---|
| z Schraubstelle | M 8 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z l2 | 63 | 78 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,265 kg |
|---|

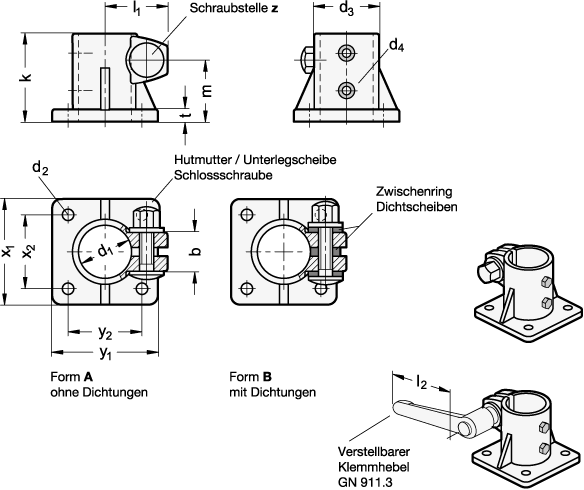

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 163.15 |
|---|
| Order designation | GN 163.15-G30-A-4 |
|---|
| EAN | 4045525781092 |
|---|
| Manufacturer designation (German) | Fuß-Verfahrschlitten, Edelstahl |
|---|
| Customs tariff number | 73072210 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
