Technical data (manufacturer information, German terms)
| Werkstoff | NI - Edelstahl |
|---|
| Bohrung d1 | G 18 |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| d2 | 5,5 |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 3 |
|---|
| k Klemmlänge | 25 |
|---|
| l1 | 40 |
|---|
| l2 | 25 |
|---|
| m | 18 |
|---|
| t | 7 |
|---|
| x | 35 |
|---|
| y1 | 50 |
|---|
| y2 | 38 |
|---|
| z Schraubstelle | M6-20 |
|---|
| Zubehör empf. Klemmhebel für z GN 911.3 l3 | 63 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,145 kg |
|---|

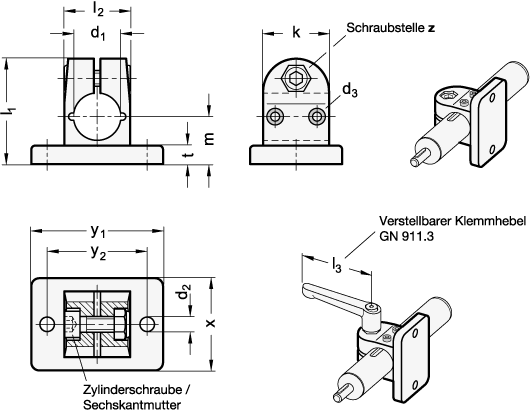

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 145.1 |
|---|
| Order designation | GN 145.1-G18-2-NI |
|---|
| EAN | 4045525053847 |
|---|

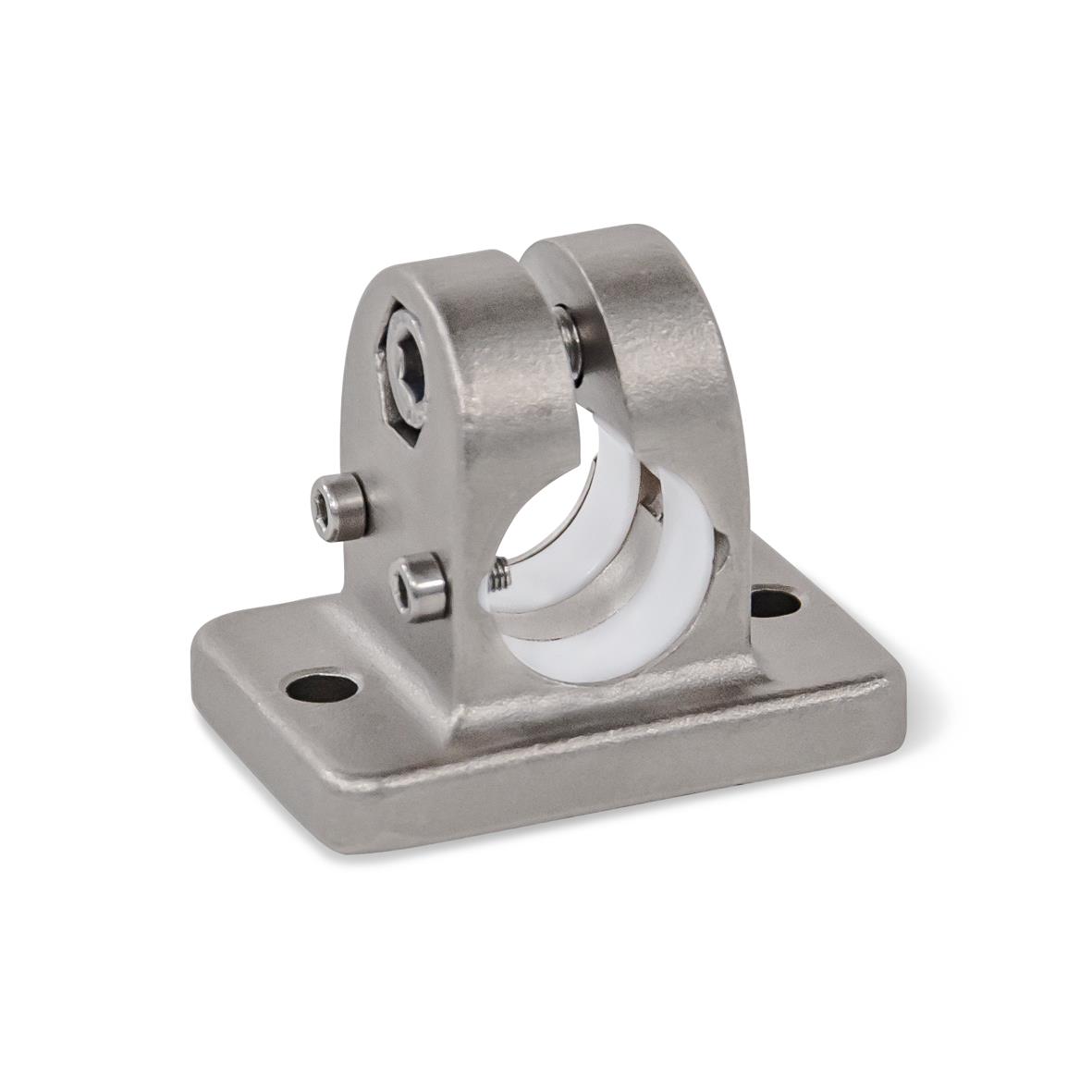

| Manufacturer designation (German) | Flansch-Verfahrschlitten, Edelstahl |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73072210 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
