Technical data (manufacturer information, German terms)
| Bohrung d1 | G 50 |
|---|
| Form | B - mit Dichtungen |
|---|
| Kennziffer | 4 - mit Edelstahl-Hutmutter DIN 917 |
|---|
| Werkstoff | NI - Edelstahl |
|---|
| b | 30 |
|---|
| d2 | 10,7 |
|---|
| d3 | 60 |
|---|
| d4 Befestigungsschraube am Mitnehmer | M 6 |
|---|
| k Klemmlänge | 65 |
|---|
| l1 | 98,5 |
|---|
| m | 50 |
|---|
| t | 9 |
|---|
| x1 | 92 |
|---|
| x2 | 62 |
|---|
| y1 | 128 |
|---|
| y2 | 98 |
|---|
| z Schraubstelle | M 10 |
|---|
| Zubehör empf. Klemmhebel GN 911.3 für z l2 | 78 | 92 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 1,081 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 146.15 |
|---|
| Order designation | GN 146.15-G50-B-4 |
|---|
| EAN | 4045525781061 |
|---|

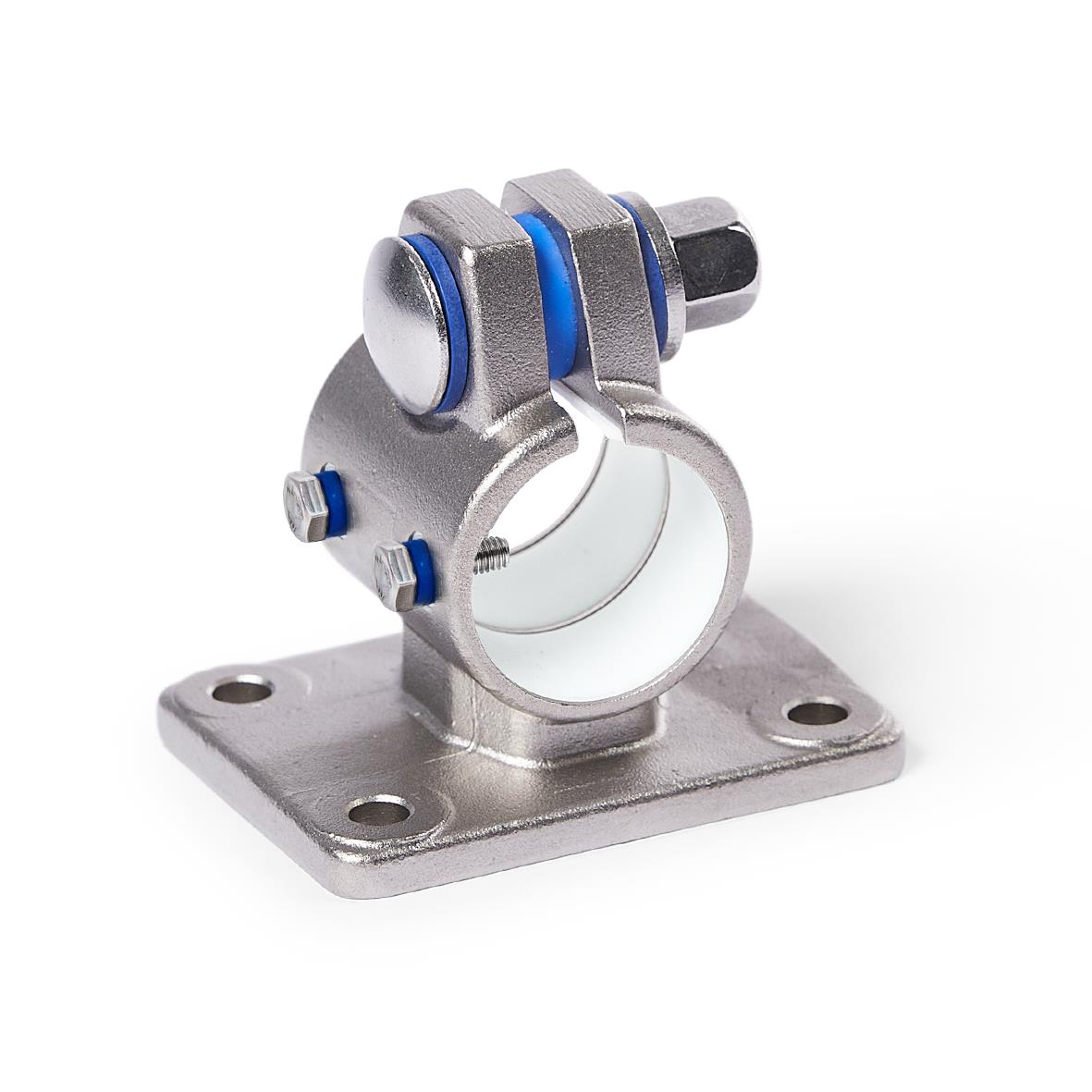

| Manufacturer designation (German) | Flansch-Verfahrschlitten, Edelstahl, mit 4 Befestigungsbohrungen |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 73072210 |
|---|
| eCl@ss 5.1.4 | 90909090 |
|---|
