Technical data (manufacturer information, German terms)
| Durchmesser d1 | 18 |
|---|
| Spindelsteigung p | 3 |
|---|
| Form | L - Zahlenwert steigend bei Linksdrehung |
|---|
| Einbaulage | AR - schräg, unten |
|---|
| Werkstoff | ST - Stahl |
|---|
| Farbe | GR - grau, RAL 7035 |
|---|
| Zählwerk | 003 |
|---|
| b | 24 |
|---|
| d2 | 6 |
|---|
| d3 | 14 |
|---|
| l1 | 26 |
|---|
| l2 | 21 |
|---|
| l3 | 5 |
|---|
| m1 | 28,5 |
|---|
| m2 | 10 |
|---|
| m3 | 18 |
|---|
| Gewindestift | M 3 |
|---|
| max. Drehzahl/min. | 1500 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,029 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 9534 |
|---|
| Order designation | GN 9534-18-3-L-ST-AR-GR |
|---|
| EAN | 4045525799462 |
|---|

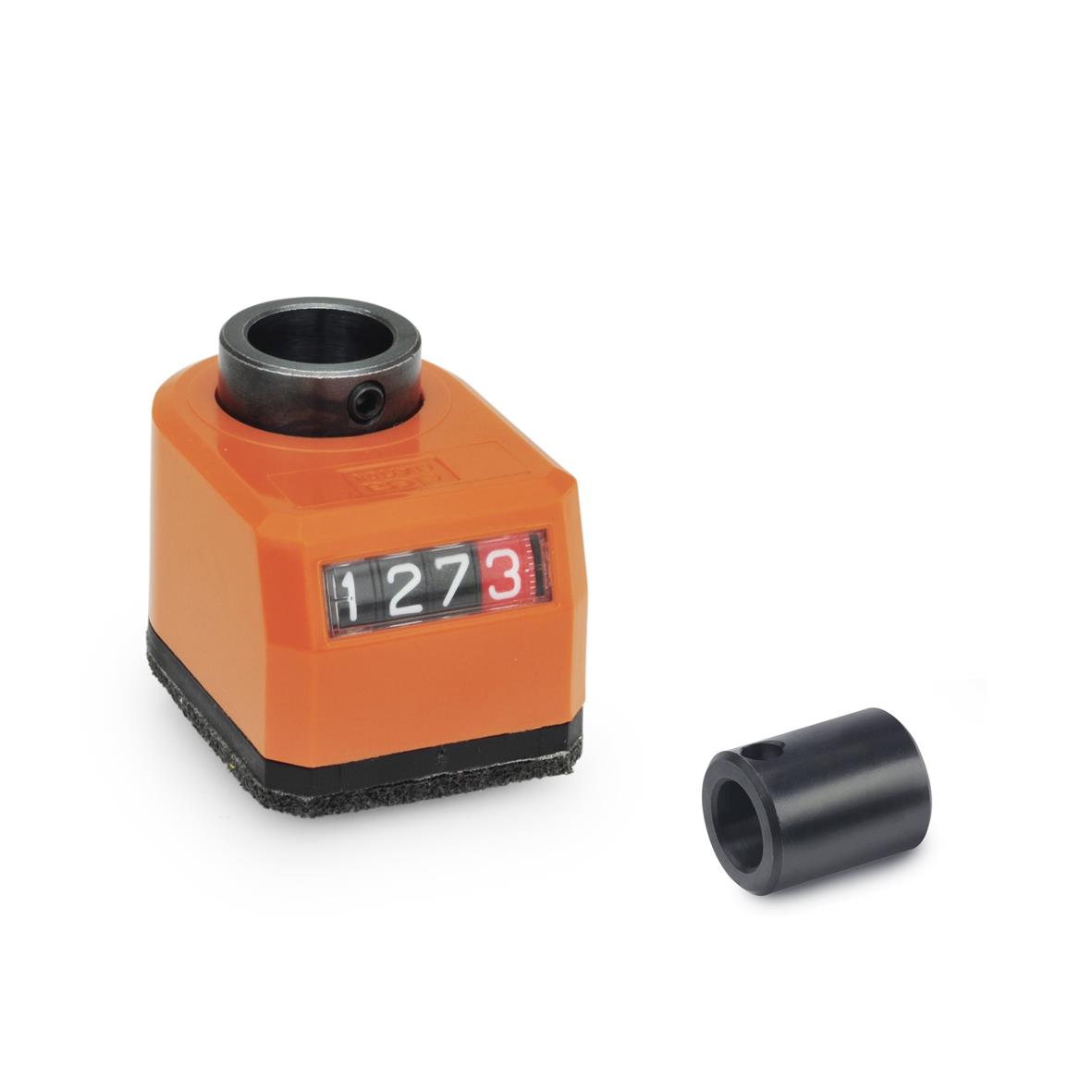

| Manufacturer designation (German) | Stellungsanzeiger für konfigurierbare Lineareinheiten, mechanisches Zählwerk |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 90318080 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
