Technical data (manufacturer information, German terms)
| Bohrung x3 | B 18 |
|---|
| Oberfläche | SW - schwarz, RAL 9005, strukturmatt |
|---|
| Kennziffer | 2 - mit Edelstahl-Zylinderschraube ISO 4762 |
|---|
| b Laschenbreite | 25 |
|---|
| d2 | 6,5 |
|---|
| d3 Befestigungsschraube am Mitnehmer | M 3 |
|---|
| k Klemmlänge | 25 |
|---|
| l1 | 64 |
|---|
| m | 29,5 |
|---|
| s | 10 |
|---|
| t | 12,5 |
|---|
| z Schraubstelle | M6-20 |
|---|
| Zubehör empf. Klemmhebel GN 911 für z l2 | 45 | 63 |
|---|
| d1 | B - Bohrung |
|---|
| Werkstoff | AL - Aluminium |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,055 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 273.1 |
|---|
| Order designation | GN 273.1-B18-2-SW |
|---|
| EAN | 4045525487765 |
|---|

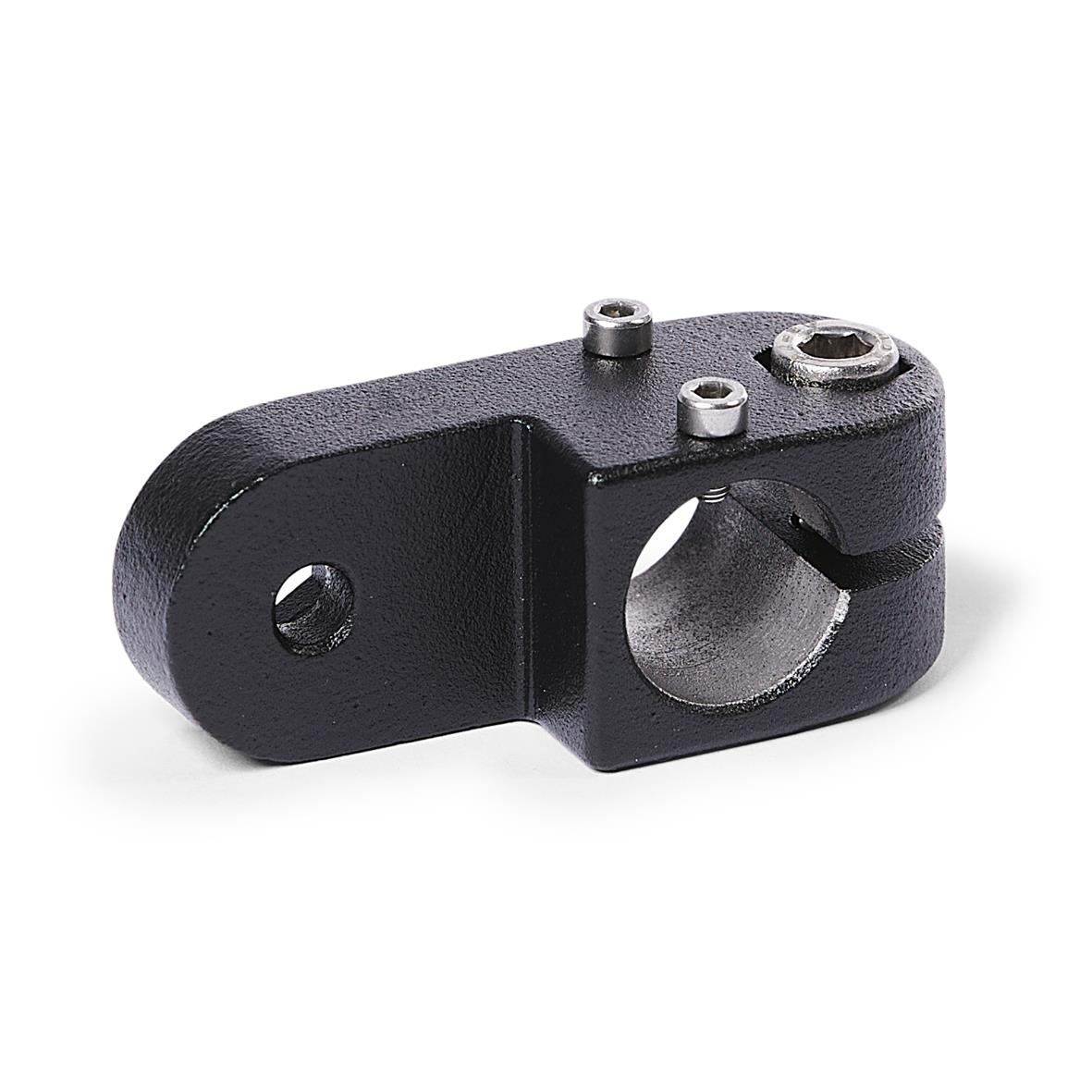

| Manufacturer designation (German) | Laschen-Verfahrschlitten, Aluminium |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 76090000 |
|---|
| eCl@ss 5.1.4 | 23309290 |
|---|
