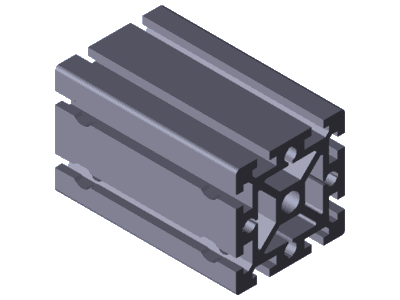

STREBENPROFIL 90X90 D17/D17
Maximallänge: 6000 mm
Länge in mm:
Preis: 0.00 €
+ Bearbeitungskosten Sägeschnitt
€
Gesamtpreis: € zzgl. 19% MwSt. zzgl. Versand: Ab Werk
WICHTIG! Prüfen Sie die Eingaben auf Richtigkeit.
Sobald die Bestellung ausgelöst ist können die Eingaben nicht mehr geändert werden und der Artikel kann nicht storniert werden.
Technical data
| Property | Value |
|---|---|
| Condition on delivery | Profile finishing |
| Cross-section | 90x90 |
| Modular dimension [mm] | 45 |
| Profile slot | 10 |
| Dimensions | 90x90 |
| Open slots | 8 |
| Profile type | Standard |
| Color | Natural |
| Length max [L max] [mm] | 6000 |
| Length min [L min] [mm] | 80 |
| Mass [m] [kg] | 10.4 |
| Area moment of inertia in x-direction [lx] [cm⁴] | 299.8 |
| Area moment of inertia in y-direction [ly] [cm⁴] | 299.8 |
| Profile surface [A] [cm²] | 38.4 |
| Moment of resistance in the x-direction [Wx] [cm³] | 66.7 |
| Moment of resistance in the y-direction [Wy] [cm³] | 66.7 |
| Torsional moment of inertia [It] [cm⁴] | 118.6 |
| Moment of torsion resistance [Wt] [cm³] | 26 |
| Material | aluminum, anodized |
| Recommended accessories | Cover cap 90x90, black Cover cap 90x90, signal gray Cover cap with hole 90x90, black Cover cap with hole 90x90, signal gray |
Item data
| Property | Value |
|---|---|
| Manufacturer | Bosch Rexroth |
| Part number | 3 842 990 093 |
| Designation | STRUT PROFILE 90X90 D17/D17 |
| Product area | Aluminum profile kit › Profiles and accessories › Strut profiles |
Manufacturer data sheet and CAD data available on request.
