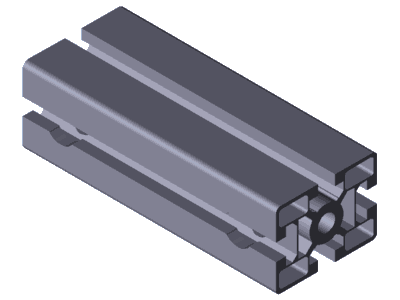

STREBENPROFIL 45X60 2XD17V
Maximallänge: 6000 mm
Länge in mm:
Preis: 0.00 €
+ Bearbeitungskosten Sägeschnitt
€
Gesamtpreis: € zzgl. 19% MwSt. zzgl. Versand: Ab Werk
WICHTIG! Prüfen Sie die Eingaben auf Richtigkeit.
Sobald die Bestellung ausgelöst ist können die Eingaben nicht mehr geändert werden und der Artikel kann nicht storniert werden.
Technical data
| Property | Value |
|---|---|
| Condition on delivery | Profile finishing |
| Cross-section | 45x60 |
| Modular dimension [mm] | 45 |
| Profile slot | 10 |
| Dimensions | 45x60 |
| Open slots | 4 |
| Profile type | Standard |
| Color | Natural |
| Length max [L max] [mm] | 6000 |
| Length min [L min] [mm] | 80 |
| Mass [m] [kg] | 3 |
| Area moment of inertia in x-direction [lx] [cm⁴] | 37.2 |
| Area moment of inertia in y-direction [ly] [cm⁴] | 22.7 |
| Profile surface [A] [cm²] | 11 |
| Moment of resistance in the x-direction [Wx] [cm³] | 12.4 |
| Moment of resistance in the y-direction [Wy] [cm³] | 10.1 |
| Torsional moment of inertia [It] [cm⁴] | 6.7 |
| Moment of torsion resistance [Wt] [cm³] | 4.09 |
| Profile adaption | D9.8, D17: in slots B/D D9.8V, D17V: in slots A/C F1: in slot A LF: in slots A/C |
| Material | aluminum, anodized |
| Recommended accessories | Cover cap 45x60, black Cover cap 45x60, signal gray Cover cap with hole 45x60, black Cover cap with hole 45x60, signal gray |
Item data
| Property | Value |
|---|---|
| Manufacturer | Bosch Rexroth |
| Part number | 3 842 990 670 |
| Designation | STRUT PROFILE 45X60 2XD17V |
| Product area | Aluminum profile kit › Profiles and accessories › Strut profiles |
Manufacturer data sheet and CAD data available on request.
