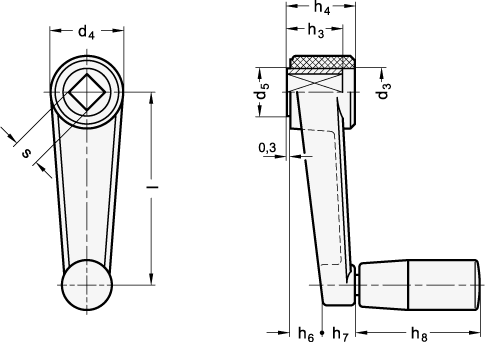

Dimensional drawing Ganter GN 570.1-80-V10
Preview: Handkurbeln GN 570.1, Kunststoff, mit Vierkant – Ganter GN 570.1-80-V10
Preview: Dimensional drawing Ganter GN 570.1-80-V10
Handkurbeln GN 570.1, Kunststoff, mit Vierkant
Handkurbeln GN 570.1, Kunststoff, mit Vierkant – Ganter GN 570.1-80-V10
Dimensional drawing Ganter GN 570.1-80-V10
Mobile Preview: Handkurbeln GN 570.1, Kunststoff, mit Vierkant – Ganter GN 570.1-80-V10
Mobile Preview: Dimensional drawing Ganter GN 570.1-80-V10

Handkurbeln GN 570.1, Kunststoff, mit Vierkant

Product No.:
570.1-80-V10
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Kurbellänge l80
    Vierkant sV 10
    WerkstoffPA - Kunststoff, Polyamid
    d317
    d430
    d520
    h322
    h426
    h613
    h713
    h8 ≈52,5
    Ø Zylindergriff21
    RoHSJa
    Gewicht0,105 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partGN 570.1
    Order designationGN 570.1-80-V10
    EAN4045525296923
    Manufacturer designation (German)Handkurbeln, Kunststoff, mit Vierkant
    Order unitPiece
    Customs tariff number84879090
    eCl@ss 5.1.423010202
