Technical data (manufacturer information, German terms)
| Außendurchmesser d1 | 100 |
|---|
| Bohrungsdurchmesser d2 | 10 |
|---|
| Bohrungskennzeichnung | K - mit Nabennut DIN 6885-1 P9 |
|---|
| Form | R - mit drehbarem Griff |
|---|
| Werkstoff | AK - Aluminium-Kokillenguss |
|---|
| d3 | 28 |
|---|
| d4 | 20,5 |
|---|
| d5 | 56 |
|---|
| b | 14 |
|---|
| l1 | 17 |
|---|
| l2≈ | 58 |
|---|
| l3 | 3,5 |
|---|
| Ø Zylindergriff GN 798 | 18 |
|---|
| für Stellungsanzeiger GN 000.8 Größe | 42 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,238 kg |
|---|

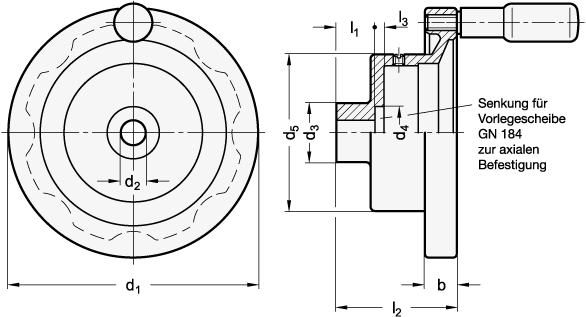

Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 323.8 |
|---|
| Order designation | GN 323.8-100-K10-R |
|---|
| EAN | 4045525483798 |
|---|
| Manufacturer designation (German) | Scheibenhandräder für Stellungsanzeiger |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010302 |
|---|
