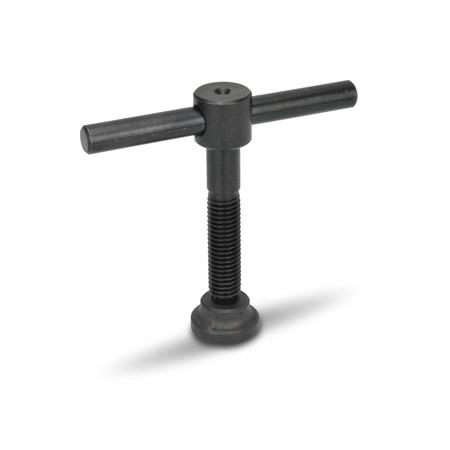

Knebelschrauben mit festem Knebel DIN 6304 – Ganter DIN 6304-M20-110-F

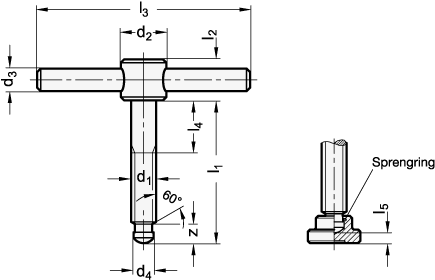

Dimensional drawing Ganter DIN 6304-M20-110-F
Preview: Knebelschrauben mit festem Knebel DIN 6304 – Ganter DIN 6304-M20-110-F
Preview: Dimensional drawing Ganter DIN 6304-M20-110-F
Knebelschrauben mit festem Knebel DIN 6304
Knebelschrauben mit festem Knebel DIN 6304 – Ganter DIN 6304-M20-110-F
Dimensional drawing Ganter DIN 6304-M20-110-F
Mobile Preview: Knebelschrauben mit festem Knebel DIN 6304 – Ganter DIN 6304-M20-110-F
Mobile Preview: Dimensional drawing Ganter DIN 6304-M20-110-F

Knebelschrauben mit festem Knebel DIN 6304

Product No.:
6304-M20-110-F
ca. 3-5 days ca. 3-5 days (abroad may vary)
manufacturer:
Ganter Norm
    You do not have permission to view the prices

    Prices and quantity discounts are shown after you log in. No customer account yet? Register now

    Add to wish list
    Description

    Technical data (manufacturer information, German terms)

    Anschlussgewinde d1M 20
    Bolzenlänge l1110
    FormF - mit Druckstück DIN 6311
    GriffkoerpermaterialST - Stahl
    d230
    d316
    d415,5
    l228
    l3140
    l420
    l5 ≈5,6
    z ≈12,4
    RoHSJa
    Gewicht0,644 kg

    Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.

    Article data

    ManufacturerGanter (Otto Ganter GmbH & Co. KG)
    Standard partDIN 6304
    Order designationDIN 6304-M20-110-F
    EAN4045525322561
    Manufacturer designation (German)Knebelschrauben, mit festem Knebel
    Order unitPiece
    Customs tariff number73181595
    eCl@ss 5.1.490909090
