Technical data (manufacturer information, German terms)
| Grifflänge l1 | 101 |
|---|
| Gewinde d2 | M 10 |
|---|
| Gewindelänge l2 | 20 |
|---|
| Form | B - Kunststoff-Auflagescheibe ohne Stellmutter |
|---|
| Farbe | B - schwarz, RAL 9005 |
|---|
| Werkstoff | ZD - Zink-Druckguss |
|---|
| b | 25 |
|---|
| d3 | 26 |
|---|
| d5 | 27 |
|---|
| h Hub bei 90° Hebeldrehung | 1,5 |
|---|
| l3 in Spannstellung | 25,3 |
|---|
| l5 in Spannstellung | 4,8 |
|---|
| t nutzbare Gewindelänge | 15 |
|---|
| RoHS | Ja |
|---|
| Gewicht | 0,205 kg |
|---|
Dimension letters (e.g. d1, l1) refer to the dimensional drawing in the product images; dimensions in mm.
Article data
| Manufacturer | Ganter (Otto Ganter GmbH & Co. KG) |
|---|
| Standard part | GN 927 |
|---|
| Order designation | GN 927-101-M10-20-B-B |
|---|
| EAN | 4045525792913 |
|---|

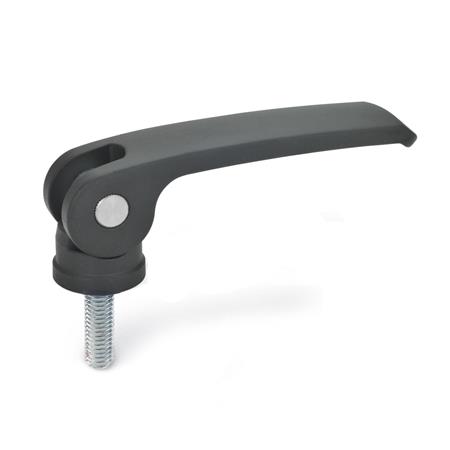

| Manufacturer designation (German) | Exzenterspanner, mit Schraube, Hebel Zink-Druckguss, Auflagescheibe Kunststoff |
|---|
| Order unit | Piece |
|---|
| Customs tariff number | 84879090 |
|---|
| eCl@ss 5.1.4 | 23010501 |
|---|
